Tổng quan

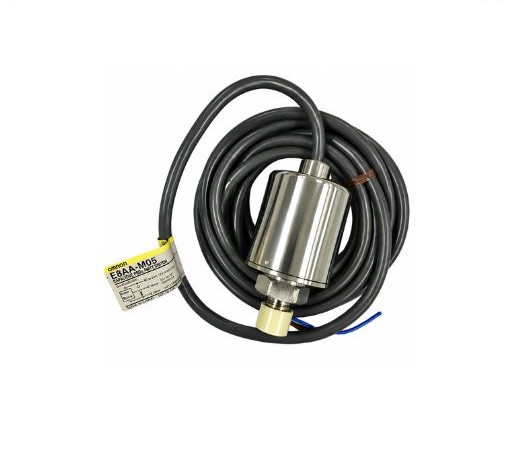

Cảm biến áp suất Omron E8AA-M05 (Omron Model E8AA-M05 Pressure Sensor with Stainless Steel Construction) là dòng thiết bị đo lường và chuyển đổi áp suất công nghiệp cao cấp thuộc tập đoàn công nghệ tự động hóa Omron Corporation (Nhật Bản). Sản phẩm được thiết kế tối ưu với cấu trúc toàn bộ bằng thép không gỉ SUS316L (Stainless Steel Construction), chuyên dụng để đo đạc, giám sát và chuyển đổi lực áp suất của các chất lỏng, khí nén, dầu và dung dịch hóa chất trong đa dạng hệ thống điều khiển tự động hóa. Với tiêu chuẩn chất lượng khắt khe từ Nhật Bản, Omron E8AA-M05 đóng vai trò quan trọng giúp theo dõi chính xác sự biến động áp lực theo thời gian thực, ngăn ngừa rủi ro quá áp và đảm bảo an toàn vận hành cho toàn bộ quy trình sản xuất.
Thiết bị sở hữu dải đo áp suất tương đối tiêu chuẩn từ 0 đến 490 kPa (tương đương 0…4.9 bar hoặc 0…5 kgf/cm²), chịu được mức áp suất quá tải an toàn tối đa lên đến 980 kPa (gấp 2 lần dải đo định mức). Cảm biến Omron E8AA-M05 cung cấp tín hiệu ngõ ra dòng điện chuẩn công nghiệp 4…20 mA (mạch 2 dây), cho phép dễ dàng kết nối dữ liệu tới các bộ điều khiển lập trình PLC, màn hình HMI, bộ hiển thị nhiệt độ/áp suất hoặc bộ biến tần. Cấu trúc thiết bị đạt cấp bảo vệ vỏ ngoài IP66 theo tiêu chuẩn IEC 60529, cùng thiết kế chống nhiễu điện từ vượt trội và thời gian phản hồi tín hiệu cực nhanh.
Cấu tạo vật liệu
Cảm biến áp suất Omron E8AA-M05 được gia công hoàn thiện từ các nguồn vật liệu kim loại cao cấp, mang lại khả năng chống ăn mòn hóa học và bảo vệ cấu trúc bo mạch bên trong toàn diện:
| Thành phần cấu tạo | Vật liệu & Quy cách kỹ thuật | Chức năng kỹ thuật chi tiết |
|---|---|---|
| Thân vỏ bảo vệ (Housing) | Thép không gỉ SUS316L (Stainless Steel) | Khung vỏ kim loại đúc nguyên khối chống va đập cơ học, kháng ăn mòn hóa chất và chống thấm nước đạt chuẩn IP66. |
| Màng cảm biến cách ly (Diaphragm) | Thép không gỉ SUS316L chất lượng cao | Bề mặt màng tiếp xúc trực tiếp với lưu chất, nhận lực áp suất và biến dạng vi mô đàn hồi mà không bị biến dạng vĩnh viễn. |
| Chân kết nối quá trình (Process Connection) | Thép không gỉ SUS316L (Chuẩn ren R 1/4 / PT 1/4) | Gá kết nối chắc chắn vào đường ống hoặc bồn chứa, chịu lực siết cơ học cao và đảm bảo độ kín thủy lực tuyệt đối. |
| Cáp kết nối điện (Electrical Cable) | Cáp đúc vỏ PVC chống nhiễu (3 lõi / 2 lõi, chiều dài tiêu chuẩn 2m) | Cung cấp đường truyền tín hiệu ngõ ra 4…20 mA ổn định, chống thấm nước, kháng dầu và cách điện an toàn. |
| Cấu trúc làm kín (Sealing) | Hàn kín Laser (Laser welded) không dùng gioăng phụ | Loại bỏ tối đa nguy cơ rò rỉ môi chất từ tuyến ống vào linh kiện điện tử cảm biến bên trong. |
Nguyên lý đo lường
Cảm biến áp suất Omron E8AA-M05 vận hành dựa trên công nghệ áp trở vi cơ điện tử (Piezoresistive principle) tích hợp trên màng kim loại SUS316L:
- Tiếp nhận áp lực môi chất: Chất lỏng hoặc khí nén từ đường ống đi qua chân ren kết nối R 1/4 tác động lực nén trực tiếp lên màng cảm biến bằng thép không gỉ SUS316L.
- Biến dạng vi mô & Biến đổi điện trở: Lực áp suất làm màng SUS316L bị uốn cong vi mô, dẫn đến làm thay đổi giá trị điện trở trên cầu vi mạch Wheatstone tích hợp trực tiếp phía sau màng cảm biến. Sự biến thiên điện trở này tỷ lệ tuyến tính tuyệt đối với áp suất thực tế.
- Chuyển đổi tín hiệu tuyến tính: Bo mạch vi xử lý bên trong thân vỏ inox khuếch đại độ lệch điện áp từ cầu Wheatstone, tiến hành bù trừ sai số nhiệt độ và chuyển đổi thành tín hiệu dòng điện 4…20 mA (4 mA tại 0 kPa và 20 mA tại 490 kPa) truyền về bộ điều khiển.
Ứng dụng
Nhờ cấu tạo toàn bộ bằng thép không gỉ SUS316L, dải đo 0-490 kPa thông dụng, cấp bảo vệ IP66 và độ bền chuẩn Nhật Bản, Omron E8AA-M05 được ứng dụng rộng rãi trong:
- Hệ thống trạm bơm cấp nước & Khí nén: Đo áp lực nước đầu xả máy bơm, gửi tín hiệu 4…20 mA về bộ biến tần để điều khiển tốc độ quay động cơ, duy trì áp suất đường ống ổn định.
- Hệ thống Thủy lực & Chế tạo máy: Kiểm soát áp suất dầu thủy lực hạ áp, máy nén khí, robot tự động hóa và thiết bị kiểm tra áp lực công nghiệp.
- Nhà máy Hóa chất, Dược phẩm & Thực phẩm: Giám sát áp suất trên các đường ống dẫn dung dịch hóa chất nhẹ, nước tinh khiết nhờ chất liệu màng Inox SUS316L chống ăn mòn.
- Hệ thống HVAC & Xử lý nước thải: Đo áp suất nước lạnh Chiller, áp lực đường ống phân phối nước và các bồn chứa dung dịch công nghiệp.
Hướng dẫn đọc chỉ số
Là dòng cảm biến chuyển đổi tín hiệu (Transmitter) không tích hợp màn hình hiển thị số tại chỗ, giá trị áp suất của Omron E8AA-M05 được xác định thông qua bộ đọc tín hiệu trung tâm (PLC, HMI, bộ hiển thị) cùng quy trình lắp đặt chuẩn kỹ thuật như sau:
- Tính toán chuyển đổi tín hiệu dòng 4…20 mA sang áp suất thực tế: Tín hiệu ngõ ra 4…20 mA biến thiên tỷ lệ tuyến tính theo dải đo 0…490 kPa. Giá trị 4 mA tương ứng với áp suất 0 kPa và 20 mA tương ứng với 490 kPa (Full Scale).
Công thức tính toán chuẩn:
Áp suất thực tế (kPa) = [(I_đo_được – 4) / 16] * 490
Ví dụ minh họa: Nếu tín hiệu dòng điện PLC nhận được từ Omron E8AA-M05 là 12 mA, áp suất thực tế trong đường ống = [(12 – 4) / 16] * 490 = 245 kPa (~2.45 bar).
- Quy trình thi công & Lắp đặt cơ khí chuẩn kỹ thuật:
- Thao tác vặn siết chân ren: Quấn cao su non (băng tan Teflon) hoặc gioăng đệm phẳng thích hợp xung quanh chân ren R 1/4 (PT 1/4) bằng Inox 316L. Khi vặn siết cảm biến vào tuyến ống, bắt buộc dùng cờ-lê ôm đúng ngàm lục giác ở phần cổ chân ren. Tuyệt đối không dùng tay xoay vặn thân vỏ kim loại để tránh hỏng vi mạch điện tử bên trong.
- Đấu nối dây điện an toàn (Sơ đồ Wiring Diagram): Sơ đồ đấu nối dây cáp của E8AA-M05 bao gồm: Dây màu Nâu (Brown) đấu vào cực dương nguồn cấp `+V` (DC 12…24 V); Dây màu Xanh dương (Blue) đấu vào cổng tín hiệu âm `0V / Output Ground`; Dây màu Đen (Black) là chân tín hiệu dòng `Output Load`. Siết chặt các điểm nối và bọc cách điện cẩn thận để duy trì cấp bảo vệ IP66.
