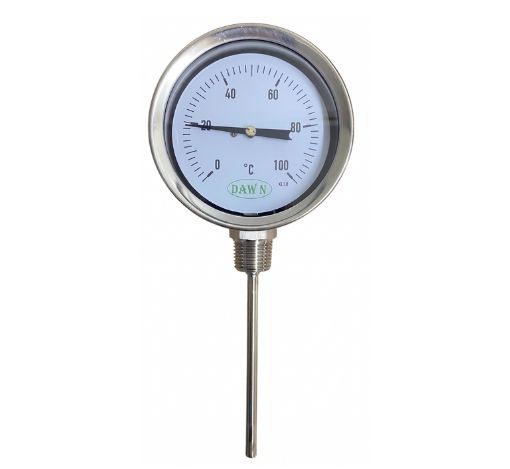

Đồng hồ nhiệt độ Dawn T120

Tổng quan

Đồng hồ nhiệt độ Dawn T120 series là dòng thiết bị đo lường nhiệt độ cơ học cao cấp thuộc thương hiệu Dawn, được thiết kế và sản xuất trực tiếp tại Hàn Quốc. Sản phẩm được chế tạo chuyên dụng cho nhiệm vụ đo đạc, kiểm soát và giám sát nhiệt độ trực tiếp của môi chất dạng khí hoặc chất lỏng trong các hệ thống đường ống công nghiệp, bồn chứa và thiết bị máy móc vận hành.

Đồng hồ nhiệt độ Dawn T120 sở hữu thiết kế chân kết nối ren 1/2″ NPT chắc chắn, hỗ trợ lắp đặt trực tiếp vào vị trí đo nhiệt độ một cách nhanh chóng và an toàn. Thiết bị ghi điểm nhờ độ chính xác ấn tượng đạt ±0.2%, cùng dải đo nhiệt độ đa dạng từ -50 ~ 100°C, -50 ~ 150°C đến khoảng 500°C tùy theo từng thang đo chọn lựa. Cấu tạo toàn bộ thân vỏ và que nhiệt từ chất liệu Inox 304/316 cao cấp giúp Dawn T120 chịu được môi trường công nghiệp khắc nghiệt, chống han gỉ và chống ẩm cực kỳ hiệu quả.

Cấu tạo vật liệu

Đồng hồ nhiệt độ Dawn T120 series được gia công chế tạo từ các nguồn vật liệu kỹ thuật tiêu chuẩn, mang lại tính ổn định cao và khả năng bảo vệ tối ưu trước các tác động từ môi trường xung quanh:

Nguyên lý đo lường

Đồng hồ nhiệt độ Dawn T120 vận hành dựa trên nguyên lý cơ học truyền nhiệt giãn nở trực tiếp từ cảm biến đến kim hiển thị:

• Thu nhận nhiệt độ môi chất: Khi que nhiệt (Stem) bằng Inox 304/316 được nhúng vào môi chất (chất lỏng hoặc khí), nhiệt độ của môi chất sẽ truyền qua vách inox vào bộ cảm biến nhiệt nằm bên trong.
• Chuyển đổi giãn nở cơ học: Sự biến thiên nhiệt độ làm phần tử cảm biến bên trong uốn xoắn hoặc giãn nở theo góc xoay tuyến tính. Lực cơ học này được truyền trực tiếp qua trục đo đến kim chỉ thị phía sau mặt kính đồng hồ.
• Hiển thị trực quan không tốn điện năng: Kim đồng hồ quay và dừng tại vị trí tương ứng trên vạch chia độ °C. Quá trình này diễn ra hoàn toàn tự động dựa trên cơ chế chuyển đổi nhiệt – cơ thuần túy mà không cần bất kỳ nguồn cấp điện nào, giúp thiết bị vận hành liên tục, an toàn và chống cháy nổ tuyệt đối.

Ứng dụng

Nhờ cấu tạo vỏ inox chống han gỉ, dải đo rộng từ âm -50°C đến 500°C và độ chính xác cao ±0.2%, đồng hồ nhiệt độ Dawn T120 được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp:

• Hệ thống đường ống công nghiệp & Bồn chứa: Lắp đặt trực tiếp trên các tuyến ống dẫn khí, nước nóng, dung dịch hóa chất hoặc bồn chứa để kiểm soát nhiệt độ lưu chất.
• Hệ thống lò hơi, thiết bị nhiệt & HVAC: Giám sát nhiệt độ trong các đường ống cấp hơi bão hòa, hệ thống sấy, mạng lưới Chiller và tháp giải nhiệt.
• Môi trường khí và chất lỏng công nghiệp: Đo đạc nhiệt độ môi trường khí, hơi hoặc chất lỏng phù hợp trong các nhà máy chế biến, xưởng cơ khí và dây chuyền tự động hóa.

Hướng dẫn đọc chỉ số

Mặt hiển thị của Dawn T120 được thiết kế dạng kim cơ học trực quan trên nền mặt số rõ ràng giúp kỹ thuật viên dễ dàng quan sát khi vận hành. Quy trình đọc chỉ số và thi công gá lắp đạt chuẩn kỹ thuật như sau:

• Quy trình đọc chỉ số nhiệt độ: Quan sát đầu kim chỉ thị dừng tại vị trí vạch chia nào trên mặt đồng hồ để ghi nhận trực tiếp kết quả đo theo độ C (°C). Việc theo dõi chỉ số định kỳ giúp kỹ thuật viên nhanh chóng phát hiện các biến động nhiệt độ bất thường của hệ thống.
• Lựa chọn chiều dài que nhiệt: Căn cứ vào đường kính ống hoặc độ sâu bồn chứa để chọn chiều dài que nhiệt phù hợp (100 mm, 150 mm, 200 mm, hoặc 400 mm), đảm bảo đầu cảm biến ngập đủ sâu trong môi chất để thu nhận nhiệt độ trung bình chính xác nhất.
• Quy trình thi công & Lắp đặt chuẩn kỹ thuật:
  • Chuẩn bị chân ren: Quấn thêm cao su su non (băng tan) xung quanh phần ren 1/2″ NPT trước khi vặn vào khớp nối trên đường ống để đảm bảo kín khí và kín nước hoàn toàn dưới áp lực vận hành.
  • Thao tác vặn siết: Sử dụng cờ-lê phù hợp kẹp đúng vào phần vị trí chân ren lục giác để vặn siết chặt đồng hồ vào hệ thống. Tuyệt đối không Dùng tay cầm mặt vỏ đồng hồ để xoay vặn vì lực xoắn có thể làm hỏng bộ truyền động kim bên trong.
  • Trang bị Thermowell (nếu cần): Trong môi trường có áp suất quá cao hoặc lưu chất có tính ăn mòn mạnh, nên lắp thêm ống bảo vệ Thermowell để kéo dài tuổi thọ cho que nhiệt Inox 304/316.
