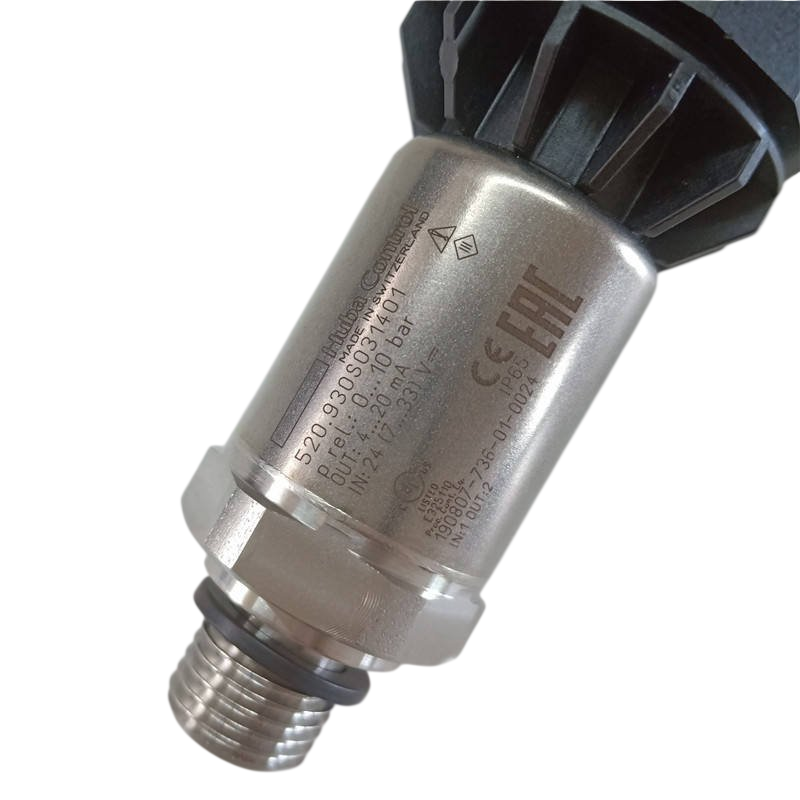

Cảm biến áp suất Huba Control 520

Tổng quan

Cảm biến áp suất Huba Control 520 (Huba Control Relative Pressure Transmitter Type 520) là thiết bị đo lường và chuyển đổi áp suất công nghiệp cao cấp được nghiên cứu, thiết kế và sản xuất trực tiếp tại Thụy Sỹ (Switzerland) bởi thương hiệu danh tiếng Huba Control AG. Sản phẩm được tối ưu hóa theo tiêu chuẩn cơ khí chính xác châu Âu, chuyên dùng để thu nhận và biến đổi áp lực thực tế của chất lỏng, khí nén, môi chất lạnh (refrigerants) và hóa chất nhẹ thành tín hiệu điện tiêu chuẩn. Với cấu trúc compact nhỏ gọn nhưng cực kỳ vững chắc, Huba Control Type 520 đóng vai trò như một mắt thần cảm biến tin cậy, giúp hệ thống tự động hóa vận hành an toàn, chính xác và ổn định.

Thiết bị sở hữu dải đo áp suất tương đối đa dạng từ -1…9 bar, 0…2.5 bar cho đến 0…1000 bar (tương đương các thang đo bar, psi, MPa linh hoạt). Cảm biến Huba Control 520 cung cấp nhiều tùy chọn tín hiệu ngõ ra phổ biến như 4…20 mA (2 dây), DC 0…10 V, DC 1…6 V, DC 0…5 V hoặc Ratiometric 10…90%, giúp dễ dàng đấu nối truyền dữ liệu về bộ điều khiển lập trình PLC, màn hình HMI, bộ biến tần hoặc bộ hiển thị phụ. Sản phẩm tuân thủ nghiêm ngặt các tiêu chuẩn tương thích điện từ EMC, đạt các chứng chỉ quốc tế uy tín, chuẩn bảo vệ vỏ ngoài từ IP65 đến IP67, cùng khả năng chống rung chấn và chịu tải quá áp vượt trội.

Cấu tạo vật liệu

Cảm biến áp suất Huba Control 520 được chế tạo tỉ mỉ từ các nguồn vật liệu kỹ thuật cao cấp, mang lại khả năng kháng ăn mòn bề mặt và chịu đựng môi trường khắc nghiệt tối ưu:

Nguyên lý đo lường

Cảm biến áp suất Huba Control 520 vận hành dựa trên công nghệ cảm biến áp trở piezoresistive cấy trên màng gốm Ceramic (hoặc kim loại thin-film) tiên tiến:

• Tiếp nhận lực áp suất môi chất: Lưu chất lỏng, khí nén hoặc môi chất lạnh từ tuyến ống đi qua chân ren kết nối tác động lực nén trực tiếp lên bề mặt màng gốm Ceramic.
• Biến dạng vi mô & Biến đổi điện trở: Áp lực lưu chất làm màng gốm bị uốn cong vi mô đàn hồi, dẫn đến thay đổi giá trị điện trở trên cầu vi mạch Wheatstone tích hợp phía sau màng. Sự biến thiên điện trở này tỷ lệ tuyến tính tuyệt đối với mức áp suất thực tế.
• Khuếch đại & Chuyển đổi tín hiệu: Bo mạch vi xử lý thông minh bên trong thân inox tiếp nhận độ lệch điện áp từ cầu Wheatstone, tiến hành bù nhiệt toàn diện và chuyển đổi chính xác thành tín hiệu dòng điện 4…20 mA hoặc điện áp 0…10 V truyền về bộ điều khiển.

Ứng dụng

Nhờ cấu tạo vỏ inox vững chắc, màng gốm chống ăn mòn, dải đo rộng và độ bền chuẩn Thụy Sỹ, Huba Control Type 520 được ứng dụng phổ biến trong:

• Hệ thống HVAC, Chiller & Cấp đông lạnh: Giám sát áp suất môi chất lạnh (gas R22, R134a, R410A, R32…), bảo vệ máy nén lạnh và hệ thống trao đổi nhiệt.
• Trạm bơm cấp nước & Bơm tăng áp tòa nhà: Đo áp lực nước đầu xả máy bơm, gửi tín hiệu 4…20 mA về biến tần để điều tốc động cơ, duy trì áp suất đường ống ổn định.
• Máy nén khí & Khí nén công nghiệp: Giám sát áp suất bình tích áp và đường ống dẫn khí nén, bảo vệ hệ thống khỏi hiện tượng quá áp đột ngột.
• Ngành Chế tạo máy & Tự động hóa nhà máy: Tích hợp trực tiếp vào trạm nguồn thủy lực nhẹ, robot tự động, thiết bị kiểm tra áp lực và các dây chuyền sản xuất.

Hướng dẫn đọc chỉ số

Là dòng cảm biến chuyển đổi tín hiệu (Transmitter) không tích hợp màn hình hiển thị tại chỗ, giá trị áp suất của Huba Control 520 được xác định thông qua bộ đọc tín hiệu trung tâm (PLC, màn hình HMI, bộ hiển thị) cùng quy trình lắp đặt chuẩn kỹ thuật như sau:

• Tính toán chuyển đổi tín hiệu ngõ ra sang áp suất thực tế: Đối với tín hiệu dòng 4…20 mA (2 dây), giá trị 4 mA tương ứng với điểm 0 bar (hoặc áp suất tối thiểu) và 20 mA tương ứng với mức áp suất tối đa (Full Scale – FS).

  Công thức tính toán chuẩn:

  Áp suất thực tế = [(I_đo_được – 4) / 16] * Dải_đo_tối_đa

  Ví dụ minh họa: Với cảm biến Huba Control 520 dải đo 0…10 bar ngõ ra 4…20 mA, nếu tín hiệu dòng điện PLC nhận được là 12 mA, áp suất thực tế trong đường ống = [(12 – 4) / 16] * 10 = 5 bar.

• Quy trình thi công & Lắp đặt cơ khí chuẩn kỹ thuật:

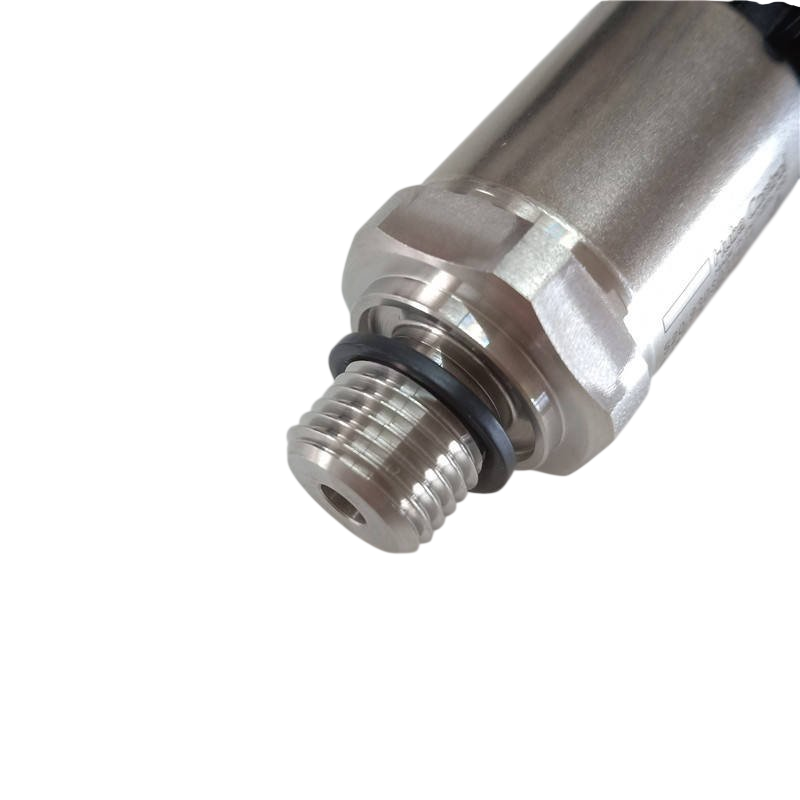

  • Thao tác vặn siết chân ren: Quấn cao su non (băng tan Teflon) hoặc sử dụng gioăng đệm phẳng thích hợp quanh chân ren (G 1/4, G 1/2, 1/4 NPT). Khi vặn siết cảm biến vào đường ống, bắt buộc dùng cờ-lê ôm đúng ngàm lục giác ở phần cổ chân ren. Tuyệt đối không dùng tay xoay vặn phần thân vỏ kim loại để tránh hỏng vi mạch điện tử bên trong.

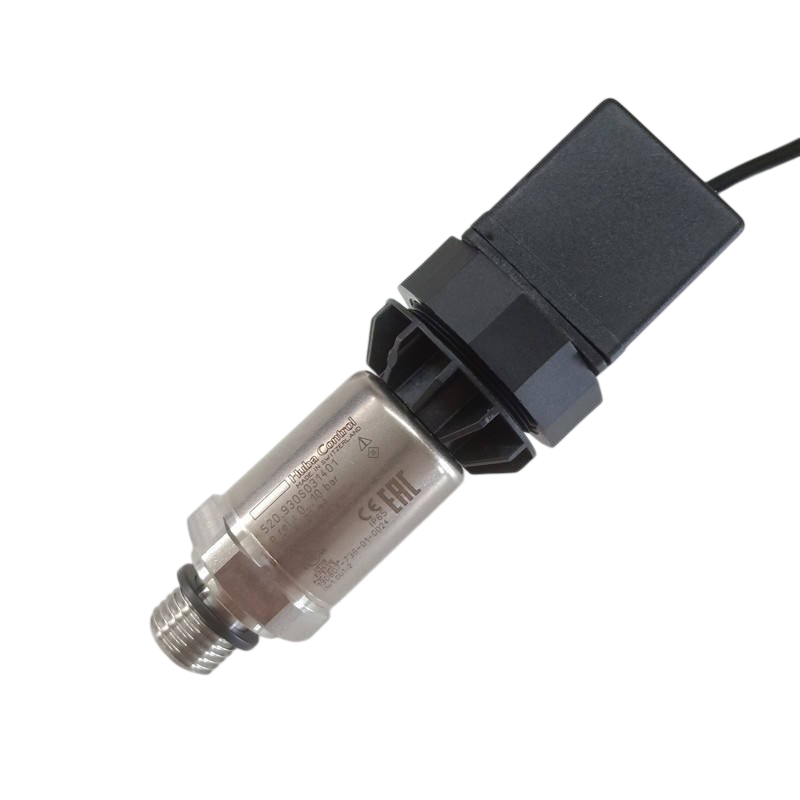

  • Hướng dẫn đấu nối cáp điện an toàn (2 dây 4…20 mA): Với chuẩn đầu nối DIN EN 175301-803-A, đấu chân 1 vào cực dương nguồn cấp `IN / UB+` (DC 7…33 V) và chân 2 vào tín hiệu âm `OUT / S+`. Siết chặt ốc giữ đầu cắm và gioăng làm kín để đảm bảo cấp bảo vệ chống nước IP65/IP67.
