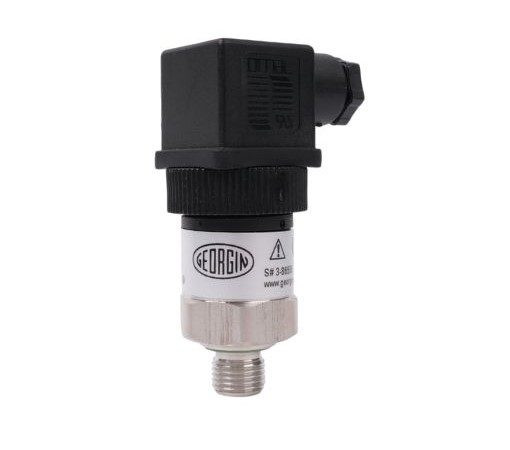

Cảm biến áp suất Georgin SR1

Tổng quan

Cảm biến áp suất Georgin SR1 (Georgin Model SR1 Pressure Transmitter) là dòng thiết bị đo lường và chuyển đổi áp suất công nghiệp cao cấp thuộc tập đoàn Georgin (Cộng hòa Pháp). Sản phẩm được nghiên cứu, thiết kế và chế tạo tối ưu nhằm đo đạc, giám sát và chuyển đổi lực áp suất của chất lỏng, khí nén, nước sạch, dầu thủy lực và các môi chất công nghiệp thành tín hiệu điện tiêu chuẩn. Với tiêu chuẩn sản xuất khắt khe đến từ Pháp, Georgin SR1 đóng vai trò cốt lõi trong các hệ thống tự động hóa, giúp kiểm soát trạng thái đường ống liên tục và ngăn ngừa hiệu quả các sự cố quá áp đột ngột.

Thiết bị sở hữu dải đo áp suất cực kỳ linh hoạt từ 0…0.1 bar đến 0…600 bar (bao gồm các dải đo áp suất tương đối, áp suất tuyệt đối và dải đo áp âm chân không). Cảm biến Georgin SR1 cung cấp dạng tín hiệu ngõ ra chuẩn công nghiệp 4…20 mA (2 dây) hoặc tùy chọn tín hiệu điện áp DC 0…10 V, giúp dễ dàng tích hợp và truyền dữ liệu về bộ điều khiển trung tâm PLC, màn hình HMI, bộ hiển thị phụ hoặc biến tần điều khiển trạm bơm. Cấu trúc cảm biến đáp ứng đầy đủ các tiêu chuẩn tương thích điện từ EMC, chuẩn bảo vệ vỏ bọc IP65/IP67 và có khả năng chống sốc rung chấn cơ học rất tốt trong môi trường công nghiệp khắc nghiệt.

Cấu tạo vật liệu

Cảm biến áp suất Georgin SR1 được gia công hoàn thiện từ các nguồn vật liệu kim loại cao cấp, mang lại khả năng chống chịu lực cơ học và kháng ăn mòn hóa học tối ưu:

Nguyên lý đo lường

Cảm biến áp suất Georgin SR1 vận hành dựa trên công nghệ áp trở vi cơ điện tử (Piezoresistive principle) tích hợp trên màng kim loại Inox 316L hoặc màng gốm Ceramic nhạy bén:

• Tiếp nhận áp lực dòng chảy: Môi chất chất lỏng, nước hoặc khí nén từ tuyến ống đi qua chân ren kết nối tác động lực nén trực tiếp lên bề mặt màng cảm biến Inox 316L.
• Biến dạng vi mô & Biến đổi điện trở: Áp lực lưu chất làm màng cảm biến bị uốn cong vi mô, kéo theo sự thay đổi giá trị điện trở trên cầu vi mạch Wheatstone được cấy trực tiếp trên màng. Sự biến thiên điện trở này có tính chất tuyến tính tuyệt đối so với áp suất thực tế.
• Khuếch đại & Chuyển đổi tín hiệu: Bo mạch vi xử lý bên trong thân inox tiếp nhận độ chênh lệch điện áp, tiến hành bù nhiệt toàn diện và chuyển đổi thành tín hiệu dòng điện 4…20 mA hoặc điện áp 0…10 V truyền về hệ thống PLC hoặc biến tần.

Ứng dụng

Nhờ thiết kế nhỏ gọn chuẩn công nghiệp, dải đo rộng và độ bền cao xuất xứ từ Pháp, cảm biến Georgin SR1 được ứng dụng rộng rãi trong:

• Hệ thống trạm bơm cấp nước & Bơm tăng áp: Đo áp lực nước đầu xả máy bơm, gửi tín hiệu ngõ ra 4…20 mA về biến tần để điều chỉnh tốc độ quay động cơ, duy trì áp suất đường ống ổn định.
• Hệ thống Phòng cháy chữa cháy (PCCC): Giám sát áp lực nước thường trực trên các đường ống chữa cháy, kích hoạt máy bơm bù áp tự động khi hệ thống bị tụt áp.
• Máy nén khí & Khí nén công nghiệp: Giám sát áp suất bình chứa khí nén, bảo vệ đường ống khỏi nguy cơ quá áp đột ngột.
• Hệ thống Thủy lực công nghiệp & Chế tạo máy: Kiểm soát áp lực dầu thủy lực trên máy ép, rô-bốt tự động hóa, hệ thống HVAC và Chiller làm lạnh.

Hướng dẫn đọc chỉ số

Là dòng cảm biến chuyển đổi tín hiệu (Transmitter) truyền dữ liệu về bộ điều khiển trung tâm (PLC, màn hình HMI, bộ hiển thị phụ), giá trị áp suất của Georgin SR1 được xác định qua công thức toán học và quy trình lắp đặt chuẩn kỹ thuật như sau:

• Tính toán chuyển đổi tín hiệu ngõ ra sang áp suất thực tế: Tín hiệu dòng 4…20 mA biến thiên tỷ lệ tuyến tính theo dải đo. Giá trị 4 mA tương ứng với điểm 0 bar và 20 mA tương ứng với mức áp suất tối đa (Full Scale – FS).

  Công thức tính toán chuẩn:

  Áp suất thực tế = [(I_đo_được – 4) / 16] * Dải_đo_tối_đa

  Ví dụ minh họa: Đối với cảm biến Georgin SR1 dải đo 0…10 bar ngõ ra 4…20 mA, nếu tín hiệu nhận được từ PLC là 12 mA, áp suất thực tế trong đường ống = [(12 – 4) / 16] * 10 = 5 bar.

• Quy trình thi công & Lắp đặt cơ khí chuẩn kỹ thuật:
  • Thao tác vặn siết chân ren: Sử dụng băng tan Teflon (cao su non) hoặc gioăng đệm phẳng thích hợp quanh chân ren (G 1/4 A, G 1/2 A, 1/4 NPT). Khi vặn siết cảm biến vào tuyến ống, bắt buộc dùng cờ-lê ôm đúng ngàm lục giác ở phần cổ chân ren (SW 27 mm). Tuyệt đối không dùng tay xoay vặn thân vỏ kim loại để tránh làm đứt liên kết mạch điện tử bên trong.
  • Hướng dẫn đấu nối cáp điện an toàn: Đối với chuẩn đầu nối DIN EN 175301-803 A ngõ ra 4…20 mA (2 dây), đấu chân 1 vào cực dương nguồn cấp UB+ (DC 10…30 V) và chân 2 vào tín hiệu âm / ngõ vào PLC. Siết chặt ốc giữ nắp cắm để đảm bảo cấp bảo vệ chống nước IP65/IP67.
