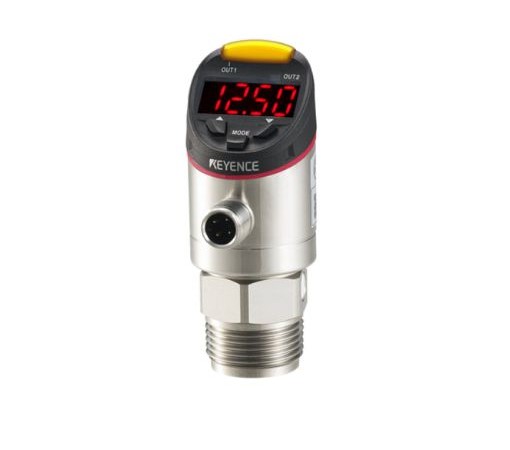

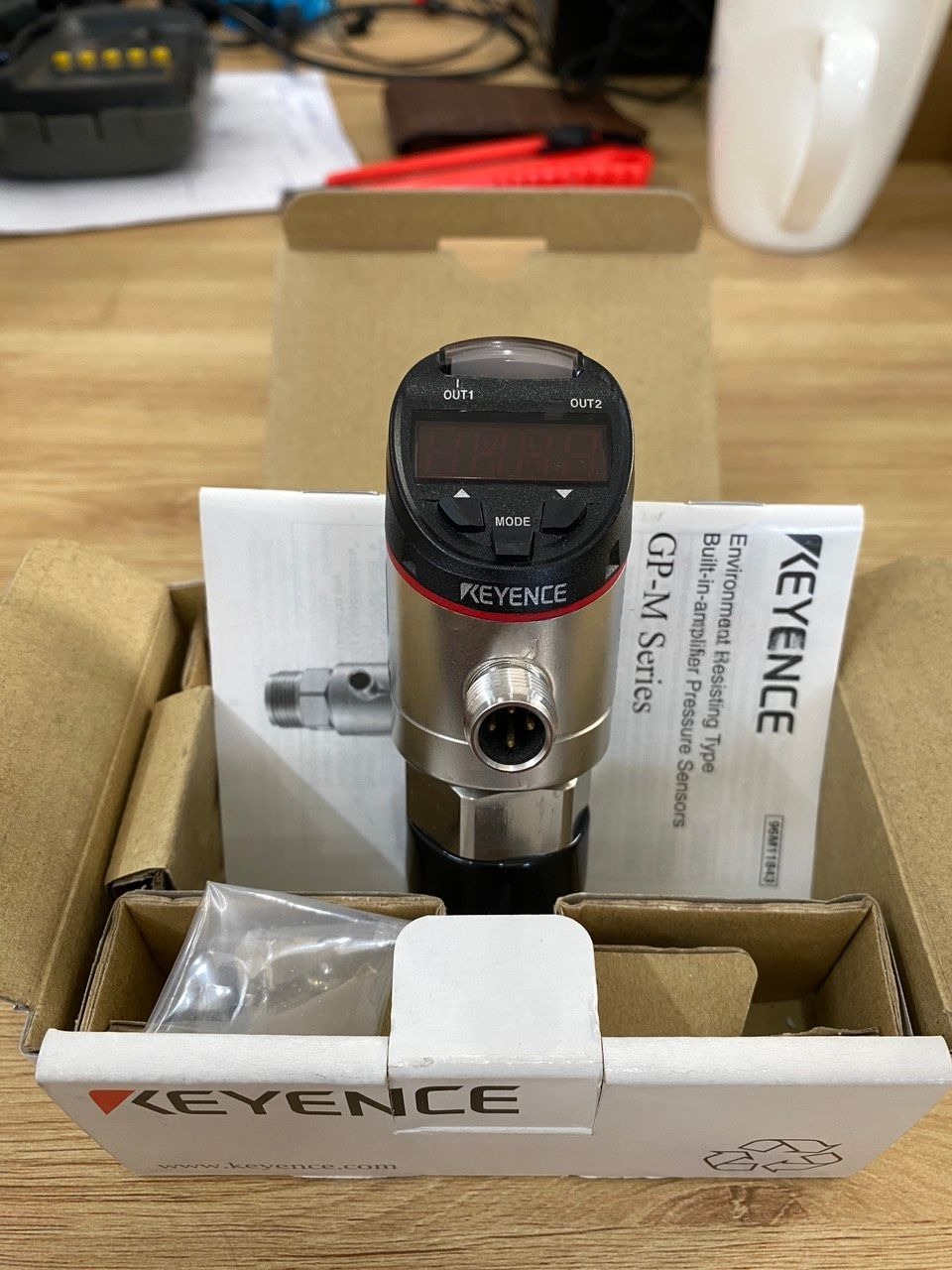

Cảm biến áp suất Keyence GP-M

Tổng quan

Cảm biến áp suất Keyence GP-M (Keyence GP-M Series Environment Resisting Type Built-in-amplifier Pressure Sensors) là dòng thiết bị đo lường và chuyển đổi áp suất công nghiệp cao cấp tích hợp bộ khuếch đại thuộc tập đoàn công nghệ tự động hóa danh tiếng Keyence Corporation (Nhật Bản). Sản phẩm được nghiên cứu và phát triển chuyên dụng để chịu đựng các môi trường vận hành khắc nghiệt, đo đạc, giám sát và chuyển đổi lực áp suất của chất lỏng, khí nén, nước sạch và dầu công nghiệp trong các dây chuyền tự động hóa nhà máy hiện đại. Với tiêu chuẩn sản xuất khắt khe từ Nhật Bản, Keyence GP-M đóng vai trò cốt lõi trong việc thu nhận dữ liệu áp lực liên tục, hỗ trợ hệ thống điều khiển tự động phản hồi tức thì và đảm bảo độ an toàn cao nhất cho toàn bộ hạ tầng cơ khí.

Thiết bị sở hữu các dải đo áp suất cực kỳ đa dạng từ -0.1 đến +0.1 MPa (dải đo âm/dương GP-M001), 0 đến 1 MPa (GP-M010), 0 đến 2.5 MPa (GP-M025), 0 đến 10 MPa (GP-M100), cho đến dải áp cao 0 đến 40 MPa (GP-M400 tương đương 400 bar). Cảm biến Keyence GP-M trang bị màn hình hiển thị số kỹ thuật số kết hợp đèn báo trạng thái ngõ ra trực quan, hỗ trợ các tín hiệu ngõ ra linh hoạt gồm NPN/PNP Open Collector kết hợp ngõ ra tương tự Analog 4…20 mA (mạch 2 dây/3 dây). Cấu trúc thiết bị đạt chứng chỉ an toàn cULus, CSA, cấp bảo vệ chống thấm nước đạt IP67 (mã IP65/IP67 tùy dòng), khả năng chống sốc và chống rung chấn vượt trội theo tiêu chuẩn IEC.

Cấu tạo vật liệu

Cảm biến áp suất Keyence GP-M được gia công hoàn thiện từ các nguồn vật liệu kim loại và nhựa kỹ thuật cao cấp, mang lại khả năng chống chịu va đập cơ học và kháng ăn mòn bề mặt toàn diện:

Nguyên lý đo lường

Cảm biến áp suất Keyence GP-M vận hành dựa trên công nghệ áp trở vi cơ điện tử (Piezoresistive principle) kết hợp bộ vi xử lý tín hiệu kỹ thuật số thông minh tích hợp sẵn bộ khuếch đại:

• Tiếp nhận áp lực môi chất: Chất lỏng, nước hoặc khí nén từ đường ống đi qua chân ren kết nối gá đặt (Inox SUSXM7) tác động lực nén trực tiếp lên màng cảm biến.
• Biến dạng vi mô & Biến đổi điện trở: Lực áp suất làm màng cảm biến bị uốn cong vi mô, dẫn đến thay đổi giá trị điện trở trên cầu vi mạch Wheatstone tích hợp phía sau màng. Sự biến thiên điện trở này tỷ lệ thuận tuyệt đối với mức áp suất thực tế.
• Số hóa & Xử lý tín hiệu ngõ ra: Mạch khuếch đại thông minh bên trong nhận độ lệch điện áp, tiến hành bù nhiệt toàn diện, hiển thị trực tiếp con số lên màn hình LED và chuyển đổi đồng thời thành tín hiệu Analog 4…20 mA cùng tín hiệu đóng ngắt NPN/PNP để điều khiển thiết bị ngoại vi.

Ứng dụng

Nhờ dải đo rộng từ chân không đến 400 bar, tích hợp màn hình hiển thị LED sắc nét, cấu tạo vỏ Inox đạt chuẩn IP67 và độ bền chuẩn Nhật Bản, Keyence GP-M được ứng dụng rộng rãi trong:

• Hệ thống Thủy lực công nghiệp & Trạm nguồn cao áp: Giám sát áp suất dầu thủy lực trên các máy ép, máy chấn kim loại, robot tự động hóa với dải đo cao áp GP-M400 (40 MPa).
• Trạm bơm cấp nước & Bơm tăng áp tòa nhà: Đo áp lực nước đầu xả máy bơm, gửi tín hiệu ngõ ra 4…20 mA về biến tần để điều khiển tốc độ quay động cơ, duy trì áp suất đường ống ổn định.
• Máy nén khí & Khí nén công nghiệp: Giám sát áp suất bình chứa khí nén, tự động ngắt/mở máy nén khi áp suất đạt ngưỡng cài đặt nhờ ngõ ra điều khiển NPN/PNP.
• Dây chuyền Chế tạo máy & Tự động hóa nhà máy: Lắp đặt trực tiếp trên các đường ống cấp chất lỏng kỹ thuật, Chiller làm lạnh và bồn chứa áp lực đòi hỏi hiển thị và cảnh báo lỗi tại chỗ.

Hướng dẫn đọc chỉ số

Tích hợp màn hình LED kỹ thuật số trực quan ngay trên mặt cảm biến, người vận hành có thể dễ dàng đọc trực tiếp chỉ số áp suất và cài đặt thông số kỹ thuật theo quy trình chuẩn sau:

• Cách đọc chỉ số áp suất & Quy đổi tín hiệu:
  • Đọc trực tiếp trên màn hình: Màn hình LED hiển thị con số áp suất thời gian thực theo đơn vị cài đặt (MPa, bar, kPa…). Đèn LED báo hiệu `Output 1` hoặc `Output 2` sẽ sáng khi áp suất đạt ngưỡng kích hoạt ngõ ra.
  • Tính toán tín hiệu ngõ ra Analog 4…20 mA: Tín hiệu dòng điện 4…20 mA biến thiên tỷ lệ tuyến tính theo dải đo. Giá trị 4 mA tương ứng với mức áp suất 0 (hoặc Min) và 20 mA tương ứng với áp suất tối đa (Full Scale – FS).

    Công thức tính toán chuẩn:

    Áp suất thực tế = [(I_đo_được – 4) / 16] * Dải_đo_tối_đa

    Ví dụ minh họa: Với cảm biến Keyence GP-M010 dải đo 0…1.0 MPa (10 bar) ngõ ra 4…20 mA, nếu tín hiệu nhận được từ PLC là 12 mA, áp suất thực tế trong đường ống = [(12 – 4) / 16] * 1.0 = 0.5 MPa (5 bar).

• Thao tác hiệu chỉnh Zero (Atmospheric Pressure Correction): Khi không có áp suất trong đường ống nhưng màn hình không hiển thị về 0, nhấn giữ đồng thời phím `MODE` và phím `DOWN` (hoặc phím mũi tên) để thực hiện trả về vạch số 0 chuẩn khí quyển.
• Quy trình thi công & Lắp đặt cơ khí chuẩn kỹ thuật:
  • Thao tác vặn siết chân ren: Sử dụng băng tan Teflon (cao su non) hoặc gioăng đệm phẳng thích hợp quanh chân ren (G 3/4 A, G 1/4 A). Khi vặn siết cảm biến vào tuyến ống, bắt buộc dùng cờ-lê ôm đúng ngàm lục giác ở phần cổ chân ren (SW 27 mm). Tuyệt đối không dùng tay xoay vặn phần thân vỏ nhựa/inox để tránh hỏng vi mạch bên trong.
  • Hướng dẫn đấu nối cáp điện an toàn (M12 Connector): Đấu nối cáp nguồn và tín hiệu qua giắc cắm M12 4-pin theo sơ đồ: Chân 1 (Brown) nối cực dương nguồn `+V` (DC 10…30 V); Chân 3 (Blue) nối cực âm `0V`; Chân 4 (Black) là ngõ ra điều khiển `Control Output 1`; Chân 2 (White) là ngõ ra Analog 4…20 mA hoặc `Output 2`. Siết chặt vòng ren giắc cắm M12 để đảm bảo cấp bảo vệ chống nước IP67.
