Tổng quan

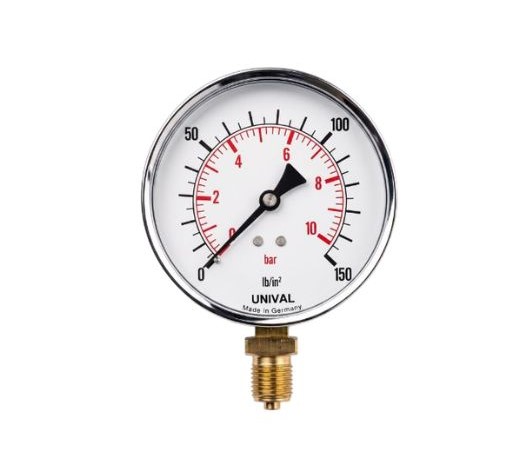

Đồng hồ áp suất Unival PG (Unival PG Series Pressure Gauge / Compound Gauge) là dòng thiết bị đo áp lực cơ học dạng khô (không điền dầu) cao cấp thuộc thương hiệu Unival, được sản xuất trực tiếp tại Đức (Made in Germany). Thiết bị được nghiên cứu và thiết kế chuyên dụng cho các hệ thống điều hòa không khí, thông gió (HVAC), hạ tầng đường ống cấp thoát nước và các ứng dụng đo lường áp lực trong ngành công nghiệp. Đồng hồ vận hành ổn định với tất cả các loại chất lỏng và khí không có độ nhớt cao, không bị đông đặc hay kết tinh tinh thể.
Sản phẩm sở hữu phần thân vỏ làm bằng chất liệu nhựa kỹ thuật ABS cao cấp, bền bỉ, giúp tối ưu hóa trọng lượng lắp đặt, chống va đập cơ học tốt và gia tăng tuổi thọ sử dụng cho toàn bộ thiết bị. Đồng hồ Unival PG được trang bị mặt số hiển thị đường kính lớn 100 mm giúp kỹ thuật viên dễ dàng quan sát và ghi chép chỉ số đo đạc từ khoảng cách xa. Dòng sản phẩm cung cấp các tùy chọn dải đo đa dạng bao gồm dải áp suất dương 0 ~ 10.5 bar (0 ~ 150 psi), 0 ~ 21 bar (0 ~ 300 psi) và dải đo lưỡng cực (Compound Gauge) từ -76 cmHg ~ 10 bar. Chân kết nối ren kích thước tiêu chuẩn 3/8 inch bằng hợp kim đồng giúp đấu nối chắc chắn vào tuyến ống.
Cấu tạo vật liệu
Đồng hồ áp suất Unival PG được chế tạo tỉ mỉ từ các nguồn vật liệu kỹ thuật cao cấp, mang lại độ bền cơ học vững chắc và khả năng hoạt động chính xác theo thời gian:
| Thành phần cấu tạo | Vật liệu chế tạo | Chức năng kỹ thuật chi tiết |
|---|---|---|
| Thân vỏ (Body) | Nhựa kỹ thuật ABS (ABS Plastic) | Chịu lực va đập cơ học tốt, chống ăn mòn môi trường ngoài, giúp giảm bớt trọng lượng gá lắp trên đường ống. |
| Mặt kính (Window) | Kính Mica / Acrylic Glass | Trong suốt, chịu lực tác động ngoài, cách ly bụi bẩn và hỗ trợ quan sát góc rộng. |
| Mặt số hiển thị (Dial) | Hợp kim Nhôm (Aluminum) | Đường kính lớn 100 mm, in ấn thang đo kép sắc nét (vòng trong màu đỏ đo bar, vòng ngoài màu đen đo lb/in²). |
| Bộ truyền động (Mechanism) | Hợp kim đồng (Copper Alloy) | Truyền chuyển động cơ học chính xác từ ống Bourdon sang chuyển động quay của kim chỉ thị. |
| Chân kết nối (Process Connection) | Hợp kim đồng (Chân ren 3/8 inch) | Đấu nối kín khít vào tuyến ống với kích thước cổ măng-sông lục giác SW = 22 mm. |
Nguyên lý đo lường
Đồng hồ áp suất Unival PG vận hành dựa trên nguyên lý biến dạng đàn hồi cơ học của ống Bourdon bằng hợp kim đồng:
- Cảm ứng áp lực lưu chất: Môi chất lỏng hoặc khí từ đường ống đi qua chân kết nối ren 3/8 inch bằng đồng đi trực tiếp vào bên trong lòng ống Bourdon.
- Phản hồi biến dạng ống Bourdon: Áp lực dòng chảy làm cho ống Bourdon bị giãn ra và duỗi thẳng. Mức độ duỗi thẳng của ống tỷ lệ thuận 100% với giá trị áp suất thực tế đang lưu thông trong đường ống. Nhờ cấu trúc cơ học chính xác, ống Bourdon duy trì độ đàn hồi tốt và tuổi thọ lâu dài.
- Truyền động & Hiển thị giá trị: Chuyển động cơ học ở đầu tự do của ống Bourdon tác động lên hệ thống đòn đẩy và bánh răng cơ khí bằng hợp kim đồng. Cụm bánh răng khuếch đại chuyển vị làm quay kim chỉ thị màu đen di chuyển chính xác trên mặt số nhôm 100 mm theo các thang đo đơn vị bar và lb/in².
Ứng dụng
Nhờ thiết kế vỏ nhựa ABS bền bỉ, mặt số lớn 100 mm dễ đọc và dải đo đa dạng, đồng hồ Unival PG được ứng dụng rộng rãi trong:
- Hệ thống HVAC & Điều hòa không khí: Giám sát áp suất đường ống nước lạnh Chiller, áp lực khí nén và tuyến ống phân phối không khí trong tòa nhà.
- Đường ống dẫn chất lỏng & Khí nén công nghiệp: Lắp đặt trên các tuyến ống dẫn nước sạch, nước kỹ thuật và khí gas không bị đông đặc hay kết tinh tinh thể.
- Hạ tầng kỹ thuật tòa nhà & Nhà máy: Giám sát tình trạng áp lực mồi, đường ống cấp nước sinh hoạt và các cụm phân phối kỹ thuật.
- Hệ thống điều khiển áp suất âm/dương: Sử dụng phiên bản Compound Gauge (-76 cmHg ~ 10 bar) để kiểm soát đường ống có sự luân chuyển giữa trạng thái hút chân không và xả áp.
Hướng dẫn đọc chỉ số
Mặt hiển thị đường kính 100 mm của Unival PG được in sắc nét với hai vòng thang đo trực quan (vòng trong màu đỏ đo bar, vòng ngoài màu đen đo lb/in² – psi). Quy trình đọc chỉ số và thi công gá lắp chuẩn kỹ thuật được thực hiện như sau:
- Cách đọc chỉ số áp suất chính xác:
- Quan sát vị trí đầu kim chỉ thị dừng trên mặt số nhôm.
- Đọc trực tiếp giá trị theo đơn vị mong muốn của hệ thống (bar ở vòng đỏ hoặc psi ở vòng đen). Ví dụ: Trên phiên bản dải 10.5 bar, nếu kim dừng ở vạch số 6 vòng đỏ tương ứng với áp lực hệ thống đang đạt 6 bar (khoảng 87 psi ở vòng ngoài màu đen).
- Lưu ý giới hạn tải vận hành: Nhằm duy trì độ chính xác và tuổi thọ cho ống Bourdon, áp suất vận hành liên tục không được vượt quá 75% giá trị toàn thang đối với áp suất tĩnh (ví dụ dải 10.5 bar chỉ nên làm việc ổn định dưới 7.8 bar) hoặc không quá 60% đối với dòng áp suất biến đổi/dao động.
- Quy trình thi công & Lắp đặt chuẩn kỹ thuật:
- Quấn thêm lớp cao su non (băng tan Teflon) xung quanh chân ren 3/8 inch trước khi vặn vào măng-sông để chống rò rỉ lưu chất.
- Sử dụng cờ-lê phù hợp ôm đúng phần vị trí cổ lục giác SW22 ở chân nối để siết lực. Tuyệt đối không dùng tay cầm phần vỏ nhựa ABS để xoay vặn vì có thể làm nứt vỏ hoặc hỏng bộ cơ bên trong.
- Lắp đặt đồng hồ theo phương thẳng đứng (chân đứng), tránh các vị trí bị va đập cơ học hoặc bị rung lắc giật mạnh từ máy bơm (nếu phòng máy bơm rung mạnh, nên nâng cấp lên dòng Unival PGSS vỏ inox ngâm dầu).
