Tổng quan

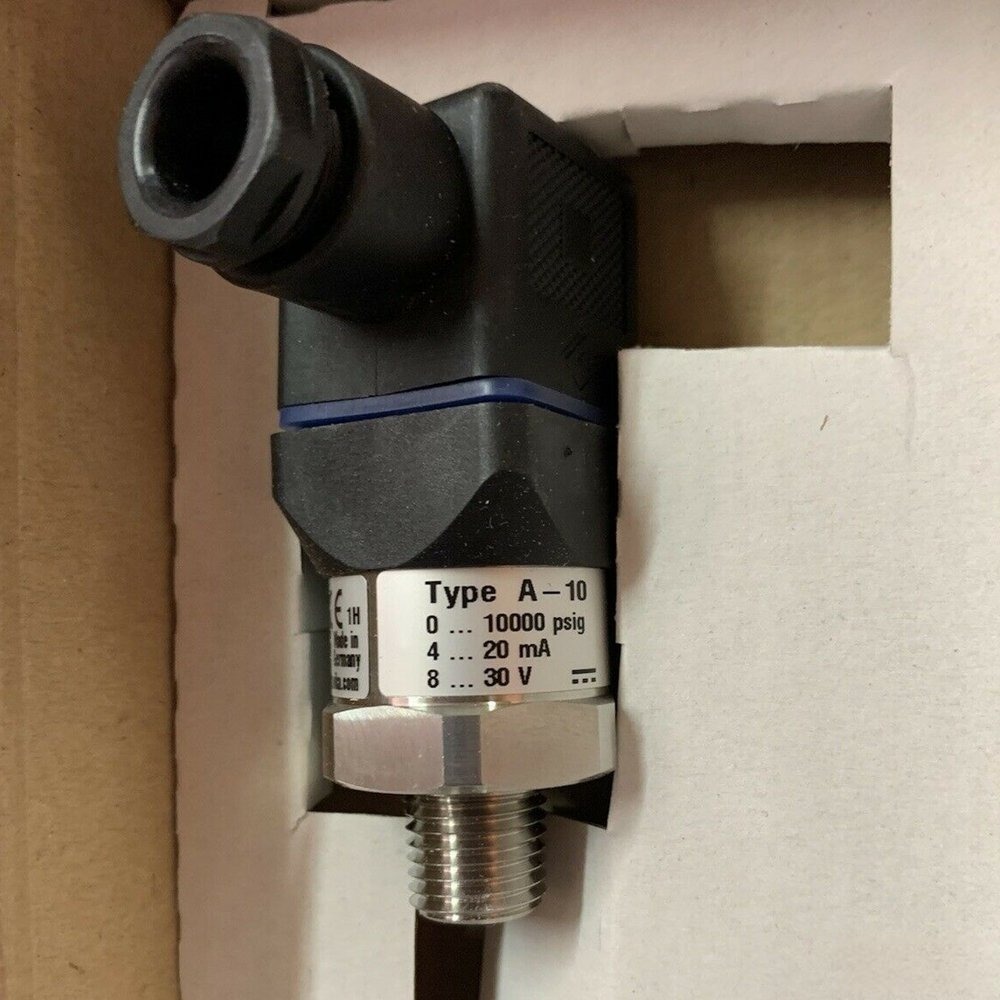

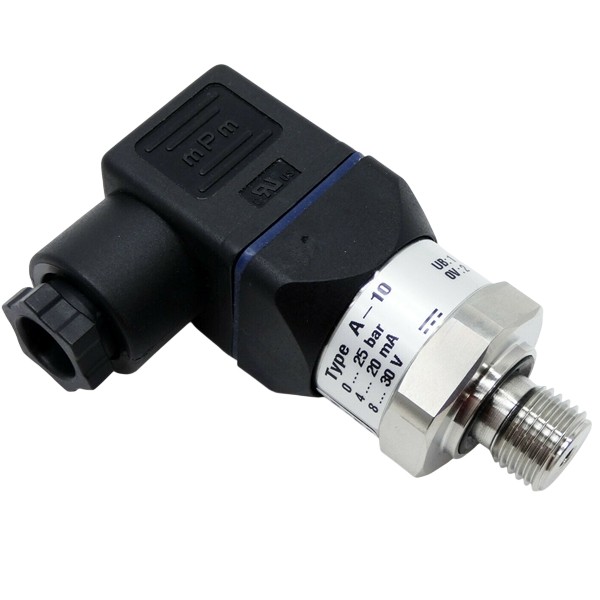

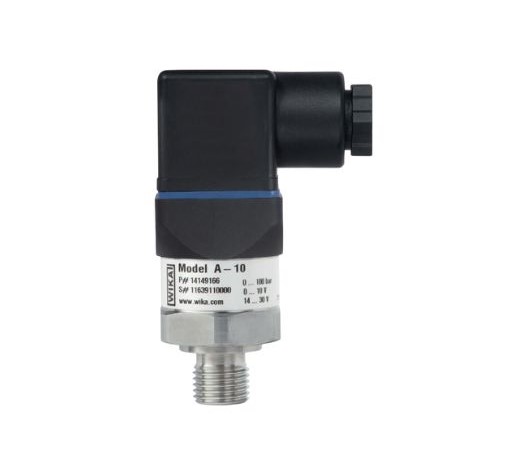

Cảm biến áp suất Wika A-10 (Wika Model A-10 Pressure Transmitter for General Industrial Applications) là dòng thiết bị đo lường và chuyển đổi áp suất công nghiệp cao cấp thuộc tập đoàn WIKA (Cộng hòa Liên bang Đức). Sản phẩm được thiết kế tối ưu nhằm đo đạc, giám sát và chuyển đổi lực áp suất của các môi chất chất lỏng, khí nén, nước sạch, dầu thủy lực và dung dịch công nghiệp thành tín hiệu điện tiêu chuẩn. Với tiêu chuẩn sản xuất khắt khe từ Đức, Wika A-10 đóng vai trò cốt lõi giúp các hệ thống tự động hóa vận hành an toàn, ngăn ngừa sự cố quá áp và tối ưu hóa hiệu suất thiết bị.
Tại thị trường Việt Nam, dòng cảm biến áp suất Wika A-10 xuất xứ Đức luôn là sự lựa chọn hàng đầu của các kỹ sư cơ điện M&E, nhà thầu công trình PCCC, trạm bơm tăng áp, hệ thống máy nén khí và nhà máy chế tạo máy nhờ tính ổn định tín hiệu cao, độ trôi lâu dài thấp và khả năng vận hành bền bỉ trong môi trường khắc nghiệt.
Cấu tạo vật liệu
Cảm biến áp suất Wika A-10 được chế tạo từ các nguồn vật liệu cơ khí và điện tử cao cấp, đáp ứng khả năng chống va đập và kháng ăn mòn hóa chất vượt trội:
| Thành phần cấu tạo | Vật liệu & Quy cách kỹ thuật | Chức năng kỹ thuật chi tiết |
|---|---|---|
| Thân vỏ (Housing) | Thép không gỉ Inox 316L (Stainless Steel 316L) | Bảo vệ bộ vi xử lý điện tử bên trong khỏi va đập, kháng bụi và chống thấm nước đạt chuẩn IP65 hoặc IP67. |
| Màng cảm biến (Diaphragm) | Inox 316L / Khối gốm Ceramic hoặc Thép phay rắn | Tiếp xúc trực tiếp với lưu chất, nhận lực nén và biến dạng vi mô để truyền lực tới cầu mạch đo điện trở. |
| Chân kết nối (Process Connection) | Thép không gỉ Inox 316L (Ren G 1/4 A, G 1/2 B, 1/4 NPT, 1/2 NPT) | Gá chặt thiết bị vào đường ống hoặc bình chứa, chịu áp lực cơ học cao và chống rò rỉ lưu chất. |
| Đầu nối điện (Electrical Connection) | Nhựa kỹ thuật (Chuẩn DIN 175301-803 A, M12x1, Flying leads) | Cung cấp đường truyền tín hiệu điện ngõ ra ổn định, chống rung chấn và cách điện an toàn. |
| Gioăng làm kín (Sealing) | NBR, FKM (Viton) hoặc cấu trúc hàn kín hoàn toàn | Ngăn ngừa tuyệt đối hiện tượng rò rỉ môi chất từ đường ống vào linh kiện điện tử. |
Nguyên lý đo lường
Cảm biến áp suất Wika A-10 vận hành dựa trên nguyên lý cảm biến áp trở piezoresistive hoặc công nghệ màng mỏng kim loại thin-film tiên tiến:
- Tiếp nhận lực áp suất: Lưu chất lỏng hoặc khí nén từ tuyến ống đi qua chân ren kết nối gá đặt và tác động trực tiếp lên màng cảm biến Inox 316L.
- Biến dạng vi mô & Biến đổi điện trở: Áp lực lưu chất làm màng cảm biến bị biến dạng cơ học vi mô, dẫn đến làm thay đổi giá trị điện trở trên cầu vi mạch Wheatstone được tích hợp trên màng.
- Khuếch đại & Chuyển đổi tín hiệu: Mạch điện tử thông minh bên trong thân cảm biến tiếp nhận độ biến thiên điện áp từ cầu đo, tiến hành xử lý, bù nhiệt và chuyển đổi thành tín hiệu dòng điện 4…20 mA hoặc điện áp 0…10 V tuyến tính chính xác với áp suất hệ thống.
Ứng dụng
Nhờ dải đo đa dạng, thiết kế nhỏ gọn và độ bền chuẩn công nghiệp Đức, cảm biến Wika A-10 được ứng dụng rộng rãi trong:
- Hệ thống trạm bơm & Cấp nước công nghiệp: Đo áp lực nước đầu xả máy bơm, gửi tín hiệu về biến tần để điều chỉnh tốc độ quay động cơ, duy trì áp suất đường ống ổn định.
- Máy nén khí & Khí nén công nghiệp: Giám sát áp lực bình tích áp, bảo vệ đường ống khỏi hiện tượng quá áp hoặc tụt áp đột ngột.
- Hệ thống Thủy lực công nghiệp (Hydraulics): Đo áp suất dầu trên máy ép, trạm nguồn thủy lực, máy chấn và thiết bị tự động hóa chịu lực cao.
- Chế tạo máy & Tự động hóa nhà máy: Tích hợp vào các hệ thống chiller, điều hòa không khí HVAC, lò hơi và hệ thống xử lý nước thải.
Hướng dẫn đọc chỉ số
Là dòng cảm biến chuyển đổi tín hiệu (Transmitter) truyền về bộ điều khiển trung tâm, giá trị áp suất của Wika A-10 được xác định thông qua công thức toán học và quy trình lắp đặt chuẩn kỹ thuật như sau:
- Chuyển đổi tín hiệu ngõ ra sang áp suất thực tế: Tín hiệu dòng 4…20 mA biến thiên tỷ lệ tuyến tính theo dải đo. Giá trị 4 mA tương ứng với mức áp suất 0 bar và 20 mA tương ứng với áp suất tối đa (Full Scale – FS).
Công thức tính toán:Áp suất thực tế = [(I_đo_được – 4) / 16] x Dải_đo_tối_đa
Ví dụ minh họa: Với cảm biến dải đo 0…10 bar, nếu tín hiệu đo được từ PLC là 12 mA, áp suất thực tế trong đường ống = [(12 – 4) / 16] x 10 = 5 bar.
- Quy trình thi công & Lắp đặt cơ khí:
- Thao tác vặn siết chân ren: Sử dụng cao su non (băng tan Teflon) hoặc gioăng đệm phẳng thích hợp quanh chân ren G 1/2 B hoặc G 1/4 A. Khi vặn siết vào đường ống, bắt buộc dùng cờ-lê ôm đúng ngàm lục giác SW 27 mm ở chân ren. Tuyệt đối không dùng tay vặn xoay phần vỏ thân cảm biến để tránh làm hư hỏng vi mạch điện tử bên trong.
- Hướng dẫn đấu nối cáp điện: Đối với chuẩn jack cắm DIN 175301-803 A ngõ ra 4…20 mA (2 dây), đấu chân 1 vào cực dương nguồn cấp UB+ (DC 8…30 V) và chân 2 vào tín hiệu đầu vào S+ của bộ hiển thị hoặc PLC. Siết chặt ốc giữ đầu cắm để đảm bảo cấp bảo vệ chống nước IP65.
