Đồng hồ nước T-FLOW TFM

Tổng quan

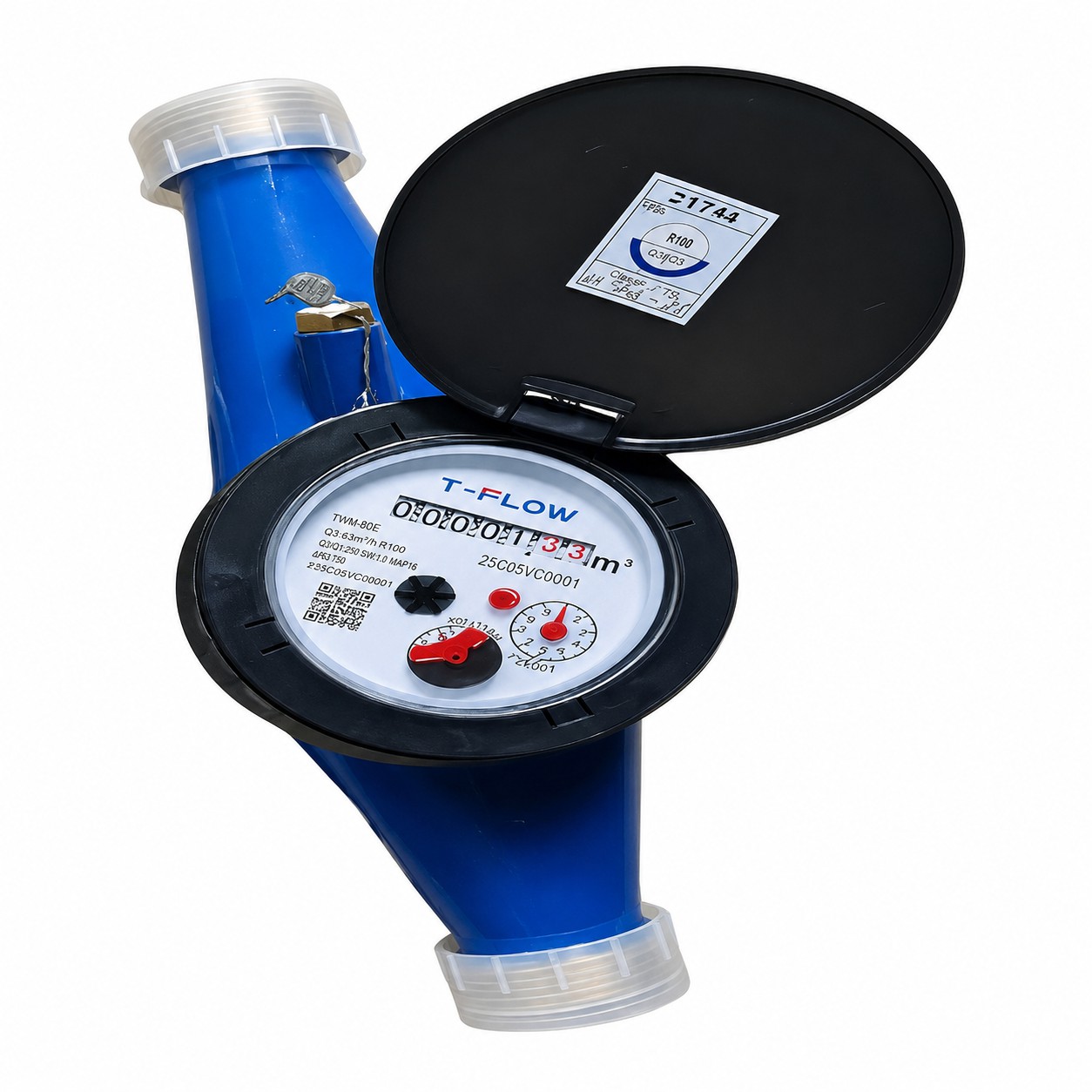

Đồng hồ nước T-FLOW TFM (T-FLOW Multi-jet Dry Type Turbine Water Meter) là dòng thiết bị đo lưu lượng nước sạch cơ học đa tia mặt số khô thuộc thương hiệu T-FLOW, xuất xứ Malaysia. Sản phẩm được nghiên cứu và sản xuất tuân thủ nghiêm ngặt theo các tiêu chuẩn kỹ thuật quốc tế ISO 4064-2005, chuyên dụng cho nhiệm vụ đạc đo, kiểm soát và ghi nhận chính xác tổng thể tích nước tiêu thụ trong các hệ thống cấp nước sinh hoạt, chung cư, tòa nhà thương mại và mạng lưới phân phối nước sạch công nghiệp.

Sản phẩm sở hữu dải kích thước danh nghĩa từ DN15 đến DN50 (bao gồm cả tùy chọn nối ren từ DN15–DN50 và nối bích cho DN50), đạt tỷ số metrology Q3/Q1 = 160 (Class B / R160). Thiết bị vận hành dựa trên cơ chế cánh quạt đa tia truyền động từ tính (magnetic coupling), giúp bộ đếm hiển thị kết hợp giữa bánh xe số (roll) và kim chỉ thị hoàn toàn cách ly với dòng chảy. Thiết kế này mang lại ưu điểm vượt trội: mặt số luôn giữ được độ rõ nét lâu dài, chống đọng sương, chống đóng băng (anti-freezing) và tuổi thọ vận hành cao. Đồng hồ chịu được áp suất làm việc tối đa MAP16 (16 bar), nhiệt độ chất lỏng T50 (tối đa 50 °C) và tích hợp sẵn khả năng truyền dữ liệu từ xa thông qua mạng NB-IoT/LoRa/LoRaWAN.

Cấu tạo vật liệu

Đồng hồ đo nước T-FLOW TFM được gia công cơ khí chính xác từ các nguồn vật liệu kỹ thuật kháng ăn mòn cao cấp, đảm bảo độ bền vượt trội khi tiếp xúc lâu dài với môi trường nước:

Nguyên lý đo lường

Đồng hồ nước T-FLOW TFM vận hành dựa trên nguyên lý tốc độ dạng cánh quạt đa tia (Multi-jet) kết hợp bộ truyền động từ tính cách ly:

• Cân bằng thủy lực cánh quạt đa tia: Nước chảy vào thân đồng hồ qua buồng đo được chia đều thành nhiều tia tác động đồng thời lên các cánh quạt xoay. Thiết kế đa tia giúp phân bổ đều áp lực thủy lực, giảm thiểu ma sát lệch tâm trượt trên trục, đảm bảo độ nhạy ở lưu lượng khởi động nhỏ và kéo dài độ bền trục cơ học.
• Truyền động từ tính cách ly dòng chảy (Magnetic Coupling): Trục quay cánh quạt kéo theo nam châm vĩnh cửu xoay tròn, truyền lực từ xuyên qua vách ngăn kín nước sang bộ đếm. Cơ chế truyền động từ khô này giữ cho hộp số và mặt chỉ thị luôn khô ráo, không bị ảnh hưởng bởi cặn bẩn, hóa chất hay áp lực trực tiếp từ dòng nước.
• Tích lũy chỉ số & Bảo vệ kháng từ: Bộ truyền động bánh răng quy đổi tổng số vòng quay của cánh quạt thành số met khối (m³) trên các hộp số cuộn tròn. Thiết bị tích hợp tấm chắn bảo vệ chống từ trường bên ngoài (Magnetic Protection), ngăn chặn các hành vi cố tình làm lệch chỉ số đo bằng nam châm ngoại lực.

Ứng dụng

Nhờ tỷ số metrology cao R160, khả năng chống ăn mòn, chịu áp 16 bar và tính năng sẵn sàng truyền dữ liệu xa, đồng hồ T-FLOW TFM được ứng dụng rộng rãi trong:

• Hệ thống cấp nước sinh hoạt hộ gia đình & Chung cư: Đo đạc khối lượng nước sạch tiêu thụ tại từng căn hộ, hộ dân với độ chính xác cao ngay cả khi dòng chảy rất nhỏ.
• Mạng lưới phân phối nước đô thị & Tòa nhà thương mại: Lắp đặt tại các nhánh phân phối DN15–DN50 cho văn phòng, khách sạn, trường học và bệnh viện.
• Hệ thống quản lý đồng hồ thông minh (AMR/AMI): Tích hợp cổng chuyển đổi cơ-điện để kết nối module NB-IoT, LoRa hoặc LoRaWAN, hỗ trợ đọc số đồng hồ tự động không dây và phát hiện rò rỉ từ xa.
• Môi trường nước có cặn bẩn nhẹ: Nhờ lưới lọc rác phụ ở đầu vào (Extra Inlet Filter), thiết bị hoạt động ổn định trong các hệ thống đường ống thường xuyên có cặn mịn mà không lo kẹt cánh quạt.

Hướng dẫn đọc chỉ số

Mặt số hiển thị của đồng hồ T-FLOW TFM là dạng kết hợp giữa con số cuộn (Rollers) và kim xoay chỉ thị (Pointers), ngâm chân không cách ly nước hoàn toàn. Quy trình đọc chỉ số và thi công gá lắp chuẩn kỹ thuật như sau:

• Cách đọc đối với cỡ DN15 đến DN32: Mặt số bao gồm 5 bánh xe số màu đen, 3 bánh xe số màu đỏ và 1 kim xoay chỉ thị. Đọc dãy 5 con số màu đen từ trái sang phải để lấy thể tích nước nguyên mét khối (m³). Các con số màu đỏ và kim chỉ thị thể hiện thể tích thập phân (lít), dùng để kiểm định sai số tỉ mỉ. Dải hiển thị tối đa đạt 99.999,9999 m³ với độ phân giải nhỏ nhất 0,05 Lít.
• Cách đọc đối với cỡ DN40 và DN50: Mặt số gồm 6 bánh xe số màu đen, 2 bánh xe số màu đỏ và 2 kim xoay chỉ thị. Đọc dãy 6 con số màu đen để lấy thể tích m³ nguyên. Dải hiển thị tối đa đạt 999.999,9999 m³.
• Quy trình chốt hóa đơn: Chỉ ghi nhận dãy con số màu đen trên mặt đồng hồ. Lượng nước tiêu thụ trong tháng bằng chỉ số chốt kỳ này trừ đi chỉ số chốt kỳ trước.
• Quy định thi công & Lắp đặt chuẩn kỹ thuật: Lắp đặt đồng hồ bắt buộc theo phương nằm ngang (HORIZONTAL position) với mặt số hướng thẳng đứng lên trên. Bắt buộc xả rửa sạch cặn bẩn, xỉ hàn trong đường ống trước khi gá lắp. Đảm bảo lắp đúng chiều mũi tên chỉ hướng dòng chảy đúc nổi trên thân đồng hồ và duy trì đường ống luôn điền đầy nước 100% trong quá trình vận hành. Lưới lọc rác đầu vào có thể tháo ra vệ sinh mà không ảnh hưởng đến kẹp chì chì kiểm định metrology.
