Tổng quan

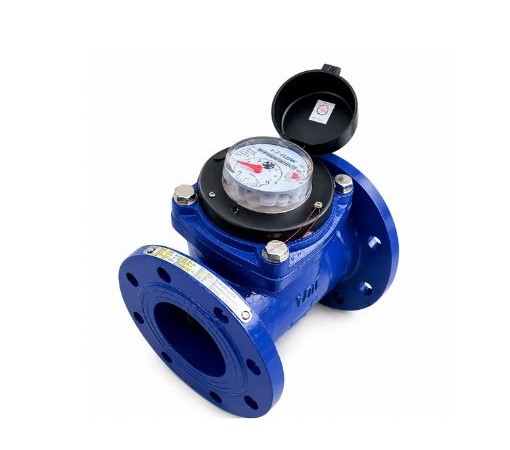

Đồng hồ nước T-FLOW TFB (T-FLOW Removable Element Woltman Water Meter) là dòng thiết bị đo lưu lượng nước cơ học công nghiệp kiểu turbine Woltman nằm ngang cao cấp thuộc thương hiệu T-FLOW, xuất xứ Malaysia. Sản phẩm được nghiên cứu và chế tạo tuân thủ nghiêm ngặt theo các tiêu chuẩn kỹ thuật quốc tế ISO 4064-2005, chuyên dụng cho nhiệm vụ đạc đo, kiểm soát và ghi nhận chính xác tổng thể tích nước sạch tiêu thụ lưu thông qua hệ thống đường ống trong các mạng lưới cấp nước đô thị, nhà máy công nghiệp, tòa nhà cao tầng và trạm bơm cấp nước.
Tại thị trường Việt Nam, dòng đồng hồ nước T-FLOW TFB thân gang nối bích nhập khẩu chính hãng Malaysia luôn được các kỹ sư cơ điện M&E và đơn vị quản lý hạ tầng nước sạch đánh giá cao nhờ khả năng chống bám cặn, chống hiện tượng búa nước (water hammer), tổn thất áp suất cực thấp và tính ổn định vận hành lâu dài.
Cấu tạo vật liệu
Đồng hồ đo nước T-FLOW TFB được gia công từ các nguồn vật liệu kỹ thuật kháng ăn mòn, chịu áp lực cơ học cao và chống chấn động tốt, đảm bảo tuổi thọ vận hành bền bỉ:
| Thành phần cấu tạo | Vật liệu & Đặc tính kỹ thuật | Chức năng kỹ thuật chi tiết |
|---|---|---|
| Thân đồng hồ (Body) | Gang đúc phủ sơn chống ăn mòn (Corrosion Resistance) | Chịu lực áp suất làm việc 10 bar / 16 bar, bảo vệ buồng đo bên trong và chống búa nước. |
| Cụm cơ cấu đo (Removable Element) | Cụm turbine Woltman tháo rời | Cho phép tháo rời kiểm tra, bảo trì và thay thế trực tiếp trên đường ống rất tiện lợi. |
| Cơ cấu truyền động | Truyền động từ tính (Magnetic Drive) | Truyền lực cơ học từ turbine quay lên mặt số khô cách ly hoàn toàn với dòng nước. |
| Bộ hiển thị (Register) | Mặt số khô ngâm chân không (Vacuum Sealed) | Hộp số ngâm chân không cách ly nước, giữ mặt số luôn trong suốt và rõ nét lâu dài. |
| Mặt bích kết nối (Flange Connection) | Mặt bích tiêu chuẩn ISO 7005-2 / ISO 4064 | Kết nối chắc chắn vào tuyến ống, đảm bảo độ kín thủy lực chịu áp suất đến 1.6 MPa. |
Nguyên lý đo lường
Đồng hồ nước T-FLOW TFB vận hành dựa trên nguyên lý tốc độ turbine Woltman nằm ngang kết hợp cơ chế truyền động từ tính cách ly dòng chảy:
- Dòng chảy tác động turbine Woltman: Khi dòng nước sạch chảy qua buồng đo, động năng của dòng nước tác động trực tiếp làm quay các cánh quạt turbine Woltman nằm ngang song song với trục đường ống. Tốc độ quay của turbine tỉ lệ thuận trực tiếp với vận tốc dòng chảy qua thiết bị.
- Truyền động từ tính cách ly (Magnetic Drive): Trục turbine quay kéo theo khối nam châm vĩnh cửu xoay tròn, truyền lực từ xuyên qua vách ngăn kín nước lên bộ đếm. Nhờ truyền động từ khô, toàn bộ hộp số bánh răng được ngâm trong môi trường chân không, hoàn toàn không tiếp xúc với nước, ngăn chặn hiện tượng ố mờ hay đọng sương trên mặt kính.
- Tích lũy chỉ số đo lường: Hệ thống bánh răng giảm tốc đếm tổng số vòng quay của turbine và quy đổi chính xác thành khối lượng mét khối (m³) hiển thị trực quan trên dãy con số cuộn với độ chính xác chuẩn Class B.
Ứng dụng
Nhờ dải đo rộng từ DN50 đến DN300, cấu tạo cụm đo tháo rời linh hoạt, tổn thất áp suất thấp và khả năng chịu áp 16 bar, đồng hồ T-FLOW TFB được ứng dụng rộng rãi trong:
- Mạng lưới cấp nước sạch đô thị & Trạm bơm: Lắp đặt làm đồng hồ tổng đo đạc thể tích nước cấp ra từ nhà máy xử lý nước và các tuyến ống phân phối chính.
- Nhà máy công nghiệp & Khu chế xuất: Giám sát tổng lưu lượng nước cấp phục vụ cho dây chuyền sản xuất, hệ thống làm mát tháp giải nhiệt và xưởng gia công.
- Tòa nhà cao tầng, Chung cư & TTTM: Quản lý chỉ số tiêu thụ nước tại trục kỹ thuật đầu vào hằng tháng với độ tin cậy cao.
- Hệ thống PCCC & Tuyến ống áp lực: Đáp ứng tốt yêu cầu lưu lượng lớn, tổn thất áp suất thấp và chống chịu hiện tượng búa nước trong các đường ống cấp nước chữa cháy.
Hướng dẫn đọc chỉ số
Mặt hiển thị của đồng hồ nước T-FLOW TFB là dạng mặt số khô ngâm chân không, giữ cho các con số luôn rõ nét trong suốt quá trình vận hành lâu dài. Quy trình đọc chỉ số và thi công gá lắp chuẩn kỹ thuật như sau:
- Thiết kế mặt số theo từng dải DN:
- DN50 – DN100: Dãy hộp số gồm 7 con số cuộn đen hiển thị mét khối nguyên (m³) với chữ số cuối cùng màu đỏ biểu thị hàng đơn vị mét khối (hoặc thập phân). Phía dưới trang bị kim quay phụ x0.001 và x0.01 hỗ trợ đo đạc lẻ.
- DN125 – DN200: Dãy hộp số 7 con số cuộn đen hiển thị mét khối nguyên (m³), đi kèm các kim quay phụ chỉ thị x0.01 và x0.1.
- DN250 – DN300: Dãy hộp số 7 con số cuộn đen hiển thị mét khối nguyên (m³), đi kèm các kim quay phụ chỉ thị x0.1 và x1.
- Quy trình chốt chỉ số định kỳ: Khi ghi chỉ số hằng tháng, kỹ thuật viên đọc và ghi nhận dãy con số cuộn màu đen từ trái sang phải để lấy tổng thể tích mét khối nguyên (m³). Lượng nước tiêu thụ trong kỳ bằng chỉ số chốt kỳ này trừ đi chỉ số chốt kỳ trước.
- Quy trình thi công & Lắp đặt chuẩn kỹ thuật sơ đồ bơm (Installation Diagram): Lắp đặt đồng hồ bắt buộc theo phương nằm ngang (Horizontal), mặt số hướng thẳng đứng lên trên. Tuân thủ đúng sơ đồ vị trí từ đường ống: Bơm (PUMP) -> Van xả khí (Air valve) -> Van cổng (Gate Valve) -> Y lọc (Strainer) -> Đoạn ống thẳng 5 – 10 DN -> Đồng hồ T-FLOW TFB -> Đoạn ống thẳng sau đồng hồ -> Van một chiều (Check valve). Bắt chặt bu-lông mặt bích ISO 7005-2 (từ 4-M16 đến 12-M24 tùy cỡ DN), đảm bảo chiều mũi tên chỉ hướng dòng chảy đúc trên thân trùng với hướng nước chảy thực tế và giữ cho đường ống luôn điền đầy nước 100% khi đo. Khi cần bảo trì, kỹ thuật viên có thể tháo cụm đo phía trên mà không cần tháo rời thân đồng hồ khỏi đường ống.
