Tổng quan

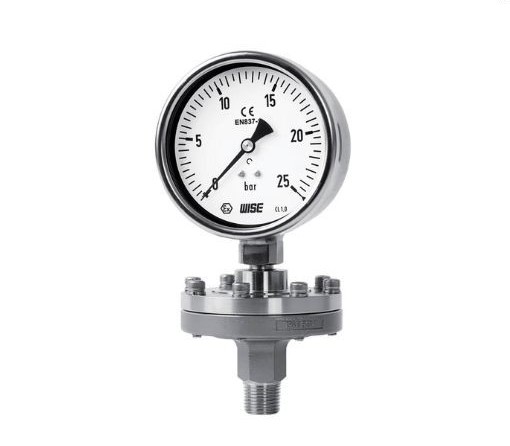

Đồng hồ áp suất Wise P710 series (Diaphragm seal type pressure gauge P710 series) là dòng thiết bị đo lường áp suất cơ học màng cách ly cao cấp thuộc thương hiệu danh tiếng WISE Control, được nghiên cứu và chế tạo trực tiếp tại Hàn Quốc. Sản phẩm được thiết kế chuyên dụng cho các nhiệm vụ đo đạc, kiểm soát và giám sát áp suất của các môi chất công nghiệp có tính chất đặc thù như hóa chất ăn mòn mạnh, lưu chất có độ nhớt cao, dễ kết tinh, bị đông đặc hoặc chứa nhiều tạp chất lắng cặn.
Tại thị trường Việt Nam, dòng sản phẩm đồng hồ áp suất màng Wise P710 xuất xứ Hàn Quốc là sự lựa chọn ưu tiên hàng đầu của các kỹ sư cơ điện M&E, nhà thầu thi công nhà máy hóa chất, lọc hóa dầu, thực phẩm, dược phẩm và xử lý nước thải nhờ độ chính xác cao, tính năng bảo vệ thiết bị tối ưu và tuổi thọ vận hành lâu dài.
Cấu tạo vật liệu
Đồng hồ áp suất màng Wise P710 series được chế tạo từ các nguồn vật liệu kỹ thuật cao cấp chống ăn mòn, đảm bảo tính vẹn toàn cấu trúc và cách ly tuyệt đối bộ cơ đo lường khỏi độc hại của lưu chất:
| Thành phần cấu tạo | Vật liệu chế tạo tiêu chuẩn & Tùy chọn | Chức năng kỹ thuật chi tiết |
|---|---|---|
| Màng cách ly (Diaphragm) | Inox 316L, Hastelloy-C, Tantalum, Titanium, Lined PTFE | Tiếp xúc trực tiếp với môi chất, cảm nhận biến thiên áp suất và ngăn lưu chất xâm nhập bộ cơ. |
| Thân màng trên & dưới (Upper & Lower Flange) | Thép không gỉ Inox 304, Inox 316, Inox 316L, Hastelloy-C | Chịu lực ép cơ học, tạo khung chứa dầu truyền áp lực và định hình chân ren kết nối. |
| Dầu truyền lực (Fill Fluid) | Dầu Silicone, Dầu Fluorolube, Dầu Thực phẩm (Vegetable oil) | Truyền sóng áp suất không nén từ màng cách ly lên ống Bourdon bên trong đồng hồ. |
| Vỏ đồng hồ đo (Gauge Case) | Thép không gỉ Inox 304 (Stainless Steel 304) | Bảo vệ bộ truyền động bánh răng và mặt hiển thị, chống va đập và mài mòn thời tiết. |
| Ống Bourdon & Bộ cơ (Movement) | Thép không gỉ Inox 316 / Inox 316L | Chuyển đổi sự thay đổi áp suất chất lỏng truyền dẫn thành chuyển động xoay tròn của kim chỉ thị. |
| Mặt kính hiển thị (Window) | Kính an toàn (Laminated / Safety Glass) | Mặt kính trong suốt, hạn chế trầy xước và chống vỡ văng gây nguy hiểm khi quá áp. |
| Vòng xả cặn tùy chọn (Flushing Ring) | Inox 304, Inox 316, Hastelloy-C (Tích hợp cổng PT 1/4″ / 1/2″) | Hỗ trợ sục rửa cặn bẩn bám trên bề mặt màng mà không cần tháo cụm màng khỏi đường ống. |
Nguyên lý đo lường
Đồng hồ áp suất Wise P710 vận hành dựa trên nguyên lý cơ học truyền áp suất thủy tĩnh qua màng cách ly mềm (Diaphragm Seal Principle):
- Thu nhận áp suất qua màng cảm biến: Môi chất đo (hóa chất, dung môi, chất đặc dính) lưu thông trong đường ống tiếp xúc trực tiếp với bề mặt màng kim loại mỏng (Inox 316L/Hastelloy-C). Áp lực dòng chảy làm màng kim loại bị biến dạng uốn cong một khoảng siêu nhỏ tỷ lệ thuận với áp suất môi chất.
- Truyền tín hiệu áp suất qua chất lỏng điền đầy: Sự biến dạng của màng ép lên lượng dầu Silicone (hoặc chất lỏng truyền lực kín) nằm ở khoang phía sau màng. Do chất lỏng có tính chất không thể bị nén, sóng áp suất được dẫn truyền nguyên vẹn dọc theo ống dẫn kín đi vào ống Bourdon nằm bên trong vỏ đồng hồ.
- Biến đổi cơ học và hiển thị trực quan: Áp suất dầu làm ống Bourdon co giãn đàn hồi, kéo theo bộ cơ bánh răng chuyển động và xoay kim chỉ thị trên mặt hiển thị. Kỹ thuật viên đọc chỉ số áp suất thực tế theo các đơn vị bar, MPa, kPa hoặc psi. Toàn bộ quá trình diễn ra thuần cơ khí, đảm bảo an toàn tuyệt đối và cách ly môi chất độc hại khỏi bộ đo.
Ứng dụng
Nhờ cấu tạo màng cách ly cao cấp, khả năng chống ăn mòn hóa chất tuyệt vời và kiểu kết nối ren gọn gàng, đồng hồ áp suất Wise P710 được ứng dụng rộng rãi trong:
- Chế biến Hóa chất & Lọc hóa dầu: Đo áp suất trên các tuyến ống dẫn axit, bazơ, dung môi ăn mòn, khí clo và các hợp chất hydrocarbon.
- Ngành Thực phẩm, Đồ uống & Dược phẩm: Sử dụng màng inox điền dầu thực phẩm an toàn để đo áp suất dịch đường, sữa, chất lỏng có độ nhớt cao đòi hỏi vệ sinh an toàn.
- Hệ thống Xử lý nước thải & Môi trường: Lắp đặt trên các đường ống dẫn bùn thải, nước thải hóa chất, hóa chất keo tụ tụ bám dính dễ gây tắc nghẽn đồng hồ ống Bourdon thông thường.
- Nhà máy Dệt nhuộm, Giấy & Bột giấy: Giám sát áp suất dòng bột giấy, phẩm nhuộm, dịch tẩy hóa chất có nhiệt độ và độ bám dính cao.
Hướng dẫn đọc chỉ số
Mặt hiển thị của Wise P710 được thiết kế sắc nét với độ tương phản cao, hỗ trợ kỹ thuật viên đọc thông số dễ dàng và chính xác. Quy trình đọc chỉ số và thi công gá lắp đạt chuẩn kỹ thuật thực hiện như sau:
- Cách đọc chỉ số áp suất: Quan sát vị trí đầu kim dừng trên mặt hiển thị. Đọc trực tiếp giá trị tương ứng theo vòng vạch chia của đơn vị đo (bar, MPa, psi). Cần cộng trừ dải sai số cho phép dựa trên cấp chính xác của đồng hồ (±1.0% hoặc ±1.6% FS).
- Lựa chọn dải đo tiêu chuẩn (Quy tắc 2/3): Để đảm bảo màng cách ly và ống Bourdon không bị mỏi cơ học, nên chọn dải đo tối đa của đồng hồ gấp 1.5 đến 2 lần áp suất làm việc thực tế của hệ thống. Ví dụ: Áp suất làm việc thực tế là 6 bar thì nên chọn đồng hồ Wise P710 dải đo 0 – 10 bar.
- Quy trình thi công & Lắp đặt chuẩn kỹ thuật:
- Thao tác vặn siết chân ren: Quấn thêm cao su non (băng tan) hoặc đệm làm kín PTFE thích hợp xung quanh chân ren (1/4″, 3/8″, 1/2″ PT/NPT/PF). Dùng cờ-lê kẹp đúng vị trí đai ốc lục giác ở chân màng lower flange để vặn siết. Tuyệt đối không vặn xoay trực tiếp vỏ đồng hồ mặt số để tránh đứt gãy mối nối màng hoặc xì dầu truyền lực bên trong.
- Sử dụng vòng xả Flushing Ring (khi có tạp chất lắng cặn): Khi đo môi chất bẩn hoặc dễ kết tinh, nên chọn phiên bản có Flushing Ring. Trong quá trình bảo trì, mở van gắn ở cổng xả PT 1/4″ của Flushing Ring để bơm dung dịch sục rửa sạch bề mặt màng mà không cần tháo thiết bị ra khỏi hệ thống.
- Bảo vệ mặt màng khi tháo lắp: Bề mặt màng kim loại rất mỏng (chỉ vài chục micromet). Khi tháo lắp hoặc vận chuyển, tuyệt đối không dùng vật nhọn (tua-vít, que kim loại) chọc vào bề mặt màng vì sẽ làm thủng màng và hỏng hoàn toàn thiết bị.
