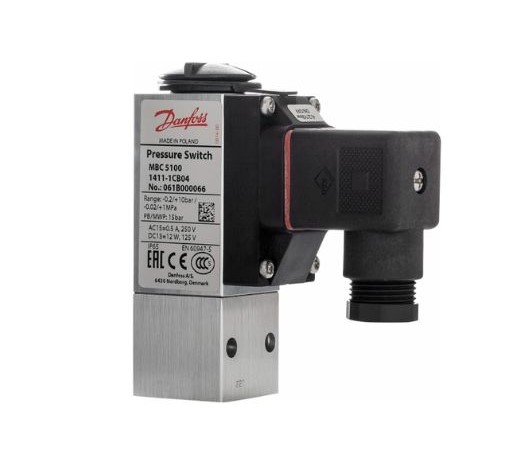

Cảm biến áp suất Danfoss MBC 5100

Tổng quan

Công tắc áp suất Danfoss MBC 5100 (Danfoss Type MBC 5100 Heavy-Duty Pressure Switch for Marine Applications) là thiết bị rơ-le đóng ngắt điều khiển và bảo vệ áp suất cơ học tải nặng cao cấp thuộc tập đoàn Danfoss (Đan Mạch). Sản phẩm được thiết kế dạng khối đóng gói (block design) cực kỳ nhỏ gọn, chuyên dụng để đo đạc, giám sát và kiểm soát tự động áp suất trong các môi trường công nghiệp khắc nghiệt, đặc biệt là ứng dụng đóng tàu, hàng hải (marine applications) và trạm nguồn thủy lực công nghiệp. Với tiêu chuẩn sản xuất khắt khe từ Đan Mạch, Danfoss MBC 5100 đáp ứng đầy đủ các chứng nhận hàng hải quốc tế khắt khe nhất (Lloyd’s Register, DNV, ABS, RINA, BV, GL, Bureau Veritas, NKK,…), đảm bảo hệ thống vận hành liên tục và ngăn ngừa sự cố quá áp hiệu quả.

Thiết bị sở hữu dải cài đặt áp suất cực kỳ linh hoạt từ -0.2…1 bar lên đến 1…400 bar (tùy thuộc vào phiên bản cảm biến dạng màng Diaphragm hoặc Piston chịu áp). Danfoss MBC 5100 trang bị bộ tiếp điểm chuyển đổi đơn cực hai ngõ SPDT (Single Pole Double Throw) bằng hợp kim bạc, cho phép đóng/ngắt trực tiếp mạch điện điều khiển máy bơm, máy nén khí hoặc cảnh báo sự cố sụt/tăng áp đột ngột. Cấu trúc khối block của thiết bị giúp kháng độ rung lắc cơ học và sốc chấn động mạnh mẽ, đạt cấp bảo vệ vỏ ngoài lên tới IP65.

Cấu tạo vật liệu

Công tắc áp suất Danfoss MBC 5100 được gia công hoàn thiện từ các nguồn vật liệu kỹ thuật cao cấp, mang lại khả năng chống ăn mòn nước biển và độ bền cơ học toàn diện:

Nguyên lý đo lường

Công tắc áp suất Danfoss MBC 5100 vận hành dựa trên nguyên lý cân bằng lực cơ học giữa áp lực lưu chất tác động lên phần tử cảm biến và lực nén của lò xo cài đặt:

• Thu nhận lực áp suất môi chất: Dầu thủy lực, khí nén, nước hoặc dầu nhiên liệu từ tuyến ống đi qua cổng kết nối tác động lực trực tiếp lên màng Diaphragm hoặc Piston cảm biến bên trong khối block.
• Chuyển vị cơ học & Đảo trạng thái tiếp điểm: Khi áp suất đường ống tăng chạm ngưỡng cài đặt High Set Point (Cut-out), lực đẩy của lưu chất thắng lực nén lò xo chính, tác động đòn bẩy làm cơ cấu Snap-action lập tức đảo trạng thái cụm tiếp điểm SPDT (mở chân thường đóng và đóng chân thường mở).
• Tự động phục hồi trạng thái (Cut-in): Khi áp suất hệ thống hạ xuống dưới mức vi sai cho phép, lực lò xo đẩy piston/màng trở về vị trí ban đầu, đưa tiếp điểm SPDT tự động phục hồi mạch điện để khởi động lại máy nén hoặc bơm.

Ứng dụng

Nhờ thiết kế khối block chống chấn động tuyệt vời, đạt đầy đủ chứng nhận hàng hải khắt khe và dải đo rộng đến 400 bar, Danfoss MBC 5100 được ứng dụng phổ biến trong:

• Ngành Đóng tàu & Thiết bị Hàng hải (Marine & Offshore): Giám sát áp suất dầu bôi trơn động cơ tàu thủy, áp lực nước làm mát, hệ thống nhiên liệu diesel và máy nén khí khởi động động cơ chính.
• Trạm nguồn Thủy lực công nghiệp tải nặng: Bảo vệ áp suất dầu thủy lực trên máy ép công suất lớn, cần trục hàng hải, máy chấn kim loại và thiết bị nâng hạ.
• Hệ thống Máy nén khí & Bình chứa cao áp: Tự động điều khiển ngắt/mở cụm máy nén khí áp lực lớn khi bình tích áp đạt ngưỡng an toàn.
• Hệ thống Cấp dầu & Bơm mỡ công nghiệp: Kiểm soát áp lực đường ống vận chuyển dầu nhớt công nghiệp và bôi trơn tự động.

Hướng dẫn đọc chỉ số

Là dòng công tắc đóng ngắt cơ học (Pressure Switch), việc cài đặt thông số ngắt/mở của Danfoss MBC 5100 được thực hiện trực tiếp trên thân khối thiết bị thông qua vít hiệu chỉnh và quy trình đấu nối kỹ thuật như sau:

• Quy trình điều chỉnh điểm cài đặt áp suất (Set Point Adjustment):
  • Tháo nắp bảo vệ vít hiệu chỉnh trên thân khối rơ-le.
  • Sử dụng tua-vít hoặc cờ-lê lục giác xoay vít điều chỉnh lò xo chính (Range Screw) theo chiều kim đồng hồ để tăng ngưỡng áp suất ngắt Cut-out, hoặc xoay ngược chiều kim đồng hồ để giảm ngưỡng áp suất.
  • Kiểm tra điểm tác động thực tế bằng cách kết nối đồng hồ đo áp lực chuẩn trên tuyến ống cấp lưu chất thử nghiệm.
• Hướng dẫn thi công & Lắp đặt cơ khí chuẩn kỹ thuật:
  • Phương thức gá lắp khối (Block Mounting): Danfoss MBC 5100 hỗ trợ gá trực tiếp lên đế bích (valve block) hoặc bắt chặt lên gá đỡ phẳng bằng các bu-lông lục giác xuyên qua thân khối. Đảm bảo đặt đúng gioăng cao su O-ring làm kín tại mặt tiếp xúc bích để tránh rò rỉ dầu.
  • Thao tác vặn siết chân ren: Khi gá chân ren G 1/4 female, dùng cờ-lê ôm đúng ngàm lục giác ở vị trí cổng nối. Tuyệt đối không vặn siết bằng cách xoay cả khối thân thiết bị để tránh làm biến dạng cơ cấu lò xo bên trong.
• Sơ đồ đấu nối cáp điện an toàn:
  • Mở nắp che đầu nối điện chuẩn cắm công nghiệp.
  • Đấu nối dây điện điều khiển theo sơ đồ chân tiếp điểm SPDT: Chân 1 (Common – chân chung), Chân 2 (Normally Closed – Thường đóng NC), Chân 4 (Normally Open – Thường mở NO). Siết chặt ốc giữ tuyến cáp (cable gland) để đảm bảo khả năng chống nước IP65.
