Cảm biến áp suất Danfoss MBS1900

Tổng quan

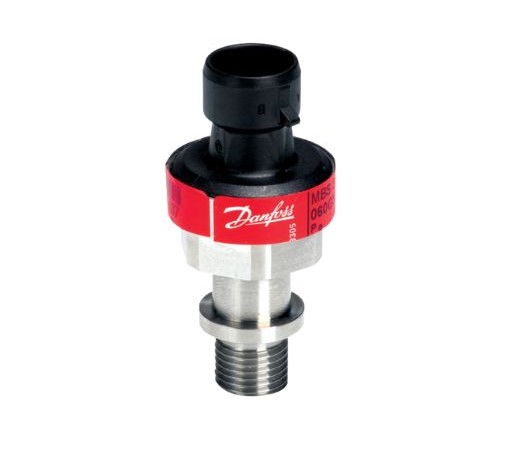

Cảm biến áp suất Danfoss MBS1900 (Danfoss Model MBS 1900 Pressure Transmitter for Air and Water Applications) là dòng thiết bị đo lường và chuyển đổi áp suất công nghiệp cao cấp thuộc tập đoàn Danfoss (Đan Mạch). Sản phẩm được thiết kế tối ưu chuyên dụng cho các ứng dụng đo đạc và giám sát áp suất của khí nén và nước sạch trong các hệ thống tự động hóa tòa nhà, trạm bơm cấp nước, hệ thống HVAC và đường ống công nghiệp. Với tiêu chuẩn sản xuất khắt khe từ Đan Mạch, Danfoss MBS1900 đóng vai trò như một bộ cảm biến tin cậy, giúp hệ thống vận hành an toàn và kiểm soát áp lực liên tục.

Thiết bị sở hữu dải đo áp suất linh hoạt từ 0…0.2 bar đến 0…25 bar (dạng áp suất tương đối / gauge pressure). Cảm biến Danfoss MBS1900 cung cấp các tùy chọn tín hiệu ngõ ra chuẩn công nghiệp như 4…20 mA (2 dây), DC 0…10 V, DC 1…5 V, DC 1…6 V hoặc ratiometric DC 10…90%. Sản phẩm có cấu trúc nhỏ gọn, đạt cấp bảo vệ từ IP65 đến IP67 tùy theo loại đầu nối điện (DIN EN 175301-803 A, Packard Metri-Pack, cáp đúc 2m), tuân thủ các tiêu chuẩn an toàn EMC EN 61326 và khả năng chống rung chấn vượt trội.

Cấu tạo vật liệu

Cảm biến áp suất Danfoss MBS1900 được gia công hoàn thiện từ các nguồn vật liệu kim loại và nhựa kỹ thuật cao cấp, mang lại khả năng chống ăn mòn bề mặt và chịu lực cơ học toàn diện:

Nguyên lý đo lường

Cảm biến áp suất Danfoss MBS1900 vận hành dựa trên công nghệ áp trở piezoresistive tích hợp trên màng kim loại Inox 316L:

• Tiếp nhận áp lực dòng chảy: Khí nén hoặc nước sạch từ tuyến ống đi qua chân ren kết nối tác động lực nén trực tiếp lên bề mặt màng cảm biến Inox 316L.
• Biến dạng vi mô & Biến đổi điện trở: Lực áp suất làm màng cảm biến bị uốn cong vi mô, kéo theo sự thay đổi giá trị điện trở trên cầu vi mạch Wheatstone tích hợp trực tiếp trên màng. Sự biến thiên điện trở này có tính chất tuyến tính tuyệt đối so với áp suất thực tế.
• Khuếch đại & Chuyển đổi tín hiệu: Bo mạch vi xử lý bên trong thân inox tiếp nhận độ chênh lệch điện áp, tiến hành bù nhiệt toàn diện và chuyển đổi thành tín hiệu dòng điện 4…20 mA hoặc điện áp 0…10 V truyền về PLC hoặc biến tần.

Ứng dụng

Nhờ thiết kế nhỏ gọn, chuyên dụng cho môi trường không khí và nước sạch, cảm biến Danfoss MBS1900 được ứng dụng rộng rãi trong:

• Trạm bơm cấp nước & Bơm tăng áp tòa nhà: Đo áp lực nước đầu xả máy bơm, gửi tín hiệu ngõ ra 4…20 mA về biến tần để điều chỉnh tốc độ quay động cơ, duy trì áp suất đường ống ổn định và tiết kiệm điện năng.
• Hệ thống Thông gió & Điều hòa không khí (HVAC): Giám sát áp suất không khí, áp lực nước lạnh (Chilled water) trong các hệ thống Chiller và AHU.
• Máy nén khí & Khí nén công nghiệp: Đo áp suất bình chứa khí nén, bảo vệ đường ống khỏi nguy cơ quá áp đột ngột.
• Hệ thống Xử lý nước sạch & PCCC: Kiểm soát áp lực đường ống phân phối nước sạch và mạng lưới PCCC tiêu chuẩn.

Hướng dẫn đọc chỉ số và lắp đặt

Là dòng cảm biến chuyển đổi tín hiệu (Transmitter) truyền dữ liệu về bộ điều khiển trung tâm (PLC, màn hình HMI, bộ hiển thị phụ), giá trị áp suất của Danfoss MBS1900 được xác định qua công thức toán học và quy trình lắp đặt chuẩn kỹ thuật như sau:

• Tính toán chuyển đổi tín hiệu ngõ ra sang áp suất thực tế: Đối với tín hiệu dòng 4…20 mA (2 dây), giá trị 4 mA tương ứng với điểm 0 bar và 20 mA tương ứng với mức áp suất tối đa (Full Scale – FS).

  Công thức tính toán chuẩn:

  Áp suất thực tế = [(I_đo_được – 4) / 16] * Dải_đo_tối_đa

  Ví dụ minh họa: Đối với cảm biến Danfoss MBS1900 dải đo 0…10 bar ngõ ra 4…20 mA, nếu tín hiệu nhận được từ PLC là 12 mA, áp suất thực tế trong đường ống = [(12 – 4) / 16] * 10 = 5 bar.

• Quy trình thi công & Lắp đặt cơ khí chuẩn kỹ thuật:
  • Thao tác vặn siết chân ren: Sử dụng băng tan Teflon (cao su non) hoặc gioăng đệm phẳng thích hợp quanh chân ren (G 1/4 A, G 1/2 A). Khi vặn siết cảm biến vào tuyến ống, bắt buộc dùng cờ-lê ôm đúng ngàm lục giác ở phần cổ chân ren. Tuyệt đối không dùng tay xoay vặn thân vỏ kim loại để tránh làm đứt liên kết mạch điện tử bên trong.
  • Hướng dẫn đấu nối cáp điện an toàn: Đối với chuẩn đầu nối DIN EN 175301-803 A ngõ ra 4…20 mA (2 dây), đấu chân 1 vào cực dương nguồn cấp UB+ (DC 9…32 V) và chân 2 vào cực âm / tín hiệu 0V / S+. Siết chặt ốc giữ nắp cắm để đảm bảo cấp bảo vệ chống nước IP65/IP67.
